獭溪、桃花江水库、金柳桥水
河段管理范围划定方案
审批单位:益阳市人民政府
审核单位:益阳市水利局
益阳市自然资源和规划局
编制单位:桃江县水利局
桃江县自然资源局
淮安市水利勘测设计研究院有限公司
二〇二〇年五月
獭溪、桃花江水库、金柳桥水
益阳市桃江县河段
管理范围划定方案

审批单位:益阳市人民政府
审核单位:益阳市水利局
益阳市自然资源和规划局
编制单位:桃江县水利局
桃江县自然资源局
淮安市水利勘测设计研究院有限公司
二〇二〇年五月
项目名称:獭溪、桃花江水库、金柳桥水益阳市桃江县河段管理范围划定方案
编制单位:淮安市水利勘测设计研究院有限公司
甲级设计证书编号:A132019732
ISO9001质量认证号:05217Q20097R6M
批 准:
|
陈 坚
|
|
核 定:
|
高金梅
|
|
审 查:
|
李 铁
|
张丽娟
|
项目负责人:
|
徐树元
|
|
主要参加人员:
|
丁旭东
|
李 磊
|
|
胡红胜
|
谷 静
|
|
|
|
目 录
1 划界工作背景
2 河段基本情况
2.1 河段洪水位情况
2.2 岸线情况
2.3 涉河建设项目情况
2.4 土地权属情况
2.5 历史划界工作
3 工作原则和依据
3.1 工作原则
3.2 工作依据
4 划界组织实施情况
4.1 前期资料收集
4.2 工作底图制作
4.3 管理范围界线室内初步划定
4.4 管理范围线实地修正
5 划界标准
5.1 划界依据
5.2 划界标准
5.3 河段管理范围划定标准表
6 其他相关情况说明
7 附件
附图一:獭溪、桃花江水库益阳市桃江县河段管理范围划定图
附图二:金柳桥水益阳市桃江县河段管理范围划定图
1 划界工作背景
河湖是水资源的主要载体,水利工程则是实施水资源调控的基础设施。河湖及水利工程对国民经济和社会发展具有极其重要作用,是保障和服务民生的关键载体。依法划定河湖管理范围,明确河湖管理边界线,是加强河湖管理的基础性工作,也是《水法》、《防洪法》、《河道管理条例》等法律法规作出的规定,更是中央全面推行河长制湖长制明确的任务要求。
早在1989年,水利部下发了“关于抓紧划定水利工程管理范围和保护范围的通知”。桃江县人民政府曾于1999年完成对县域部分河道划界工作,然而由于时代原因和历史问题,未能落到实地,不能有效管理,仍存在管理范围边界不清、权属不明问题。沿线单位、群众侵占河道、水库管理范围,与水争地等现象时有发生,致使河道萎缩、水质下降、生态功能退化等问题凸显,严重威胁着防洪安全、供水安全和生态安全。因此,开展桃江地区河道、水库和水利工程管理范围界线划定工作,推进建立管理权属清晰、权责明确、监管有效的河湖资源管理体系,有利于实现工程管理的制度化和规范化,有利于实现国土空间集约、高效、可持续利用,有利于建立统一衔接、功能互补、相互协调、多管合一的空间规划体系,有利于水利现代化的实现,有利于河湖及水利工程的防洪、供水和生态安全及其服务和保障民生。
《中共中央关于全面深化改革若干重大问题的决定》(2013年11月15日)要求加快生态文明制度建设,对河流等自然生态空间进行统一确权登记,健全自然资源资产产权制度和用途管制制度。为做好河湖管理范围和水利工程管理与保护范围划定(以下简称“划界”)工作,2014年1月水利部印发《水利部关于深化水利改革的指导意见》,要求强化河湖管理与保护,依法划定河湖管理和保护范围,开展河湖水域岸线登记。
2014年8月水利部印发了《水利部关于开展河湖管理范围和水利工程管理与保护范围划定工作的通知》(水建管〔2014〕285号),要求2017年底前完成省级水行政主管部门直管的河湖管理范围和水利工程管理与保护范围划定;2020年底前基本完成国有水管单位管理的其他河湖管理范围和水利工程管理与保护范围划定,推进建立管理范围明确、权属清晰、责任落实的河湖管理和水利工程管理保护责任体系。
2018年12月水利部《关于加快推进河湖管理范围划定工作的通知》,明确要求2020年年底前,基本完成全国河湖管理范围划定工作。其中,第一次全国水利普查流域面积1000平方公里以上的河流、水面面积1平方公里以上的湖泊,省、市级党政领导担任河湖长的河湖,力争提前完成。管理任务较轻的农村河湖,可在2021年年底前基本完成;地处无人区的河湖,各地可根据管理需求,结合实际安排河湖管理范围划定工作。
根据《关于全面推行河长制的实施意见》(湘办〔2017〕13号)、《湖南省水利厅、湖南省国土资源厅关于做好全省河湖管理范围划定工作的通知》(湘水发〔2018〕22号),桃江县人民政府于2019年1月专门组织各相关部门召开会议,切实落实党中央、水利部及省直部门对“划界”工作的决策部署,积极开展桃江县河湖管理范围划定工作。为完成本项工作,淮安市水利勘测设计研究院有限公司通过招投标成为该项工作的技术支持单位,与桃江县水利局、桃江县自然资源局共同编制桃江县河湖管理范围划界方案。
2 河段基本情况
(1)獭溪
獭溪为资水的一级支流,又称桃花江,位于资水下游右岸,发源于城墙大山,流经桃江县松木塘镇、牛田镇、石牛江镇、桃花江镇,最后在县城凤凰山附近汇入资水,是桃江县境最大的一条溪流,干流全长51.07km,流域面积407km2。本次划界起点位于温塘村(X=3128684.159,Y=614091.642),终点位于獭溪入资水汇合口(X=3128684.159,Y=614091.642)。
(2)桃花江水库
桃花江水库位于獭溪上的子良岩,为河道型水库,距桃江县城31.0km。水库集雨面积128.0km2,正常库容7200万m3,总库容7530万m3,死水位115.0m,大坝坝顶高程144.0m,正常蓄水位143.0m,汛限水位142. 0m,设计洪水标准为50年一遇(P=2%),设计洪水位143.0m;校核洪水标准为500年一遇(P=0. 2%),校核洪水位143.7m。溢洪道上安有2孔10 ×9m的钢质弧形闸门,堰顶高程134. 0m,最大下泄量为1158m3/s。
(3)金柳桥水
金柳桥水是獭溪的一条支流,又称金柳桥溪,位于獭溪河下游左岸,流经高桥乡高桥村、高桥乡荷叶塘村、桃花江镇栗树咀村,最后在桃花江镇金柳桥村汇入獭溪河,干流全长16.01km,流域面积51.83km2。本次划界起点位于石井头村(X=3128684.159,Y=614091.642),终点位于金柳桥水与獭溪交汇处(X=3128684.159,Y=614091.642)。
本报告所涉及的水位等高程系统均为1985国家高程系统。

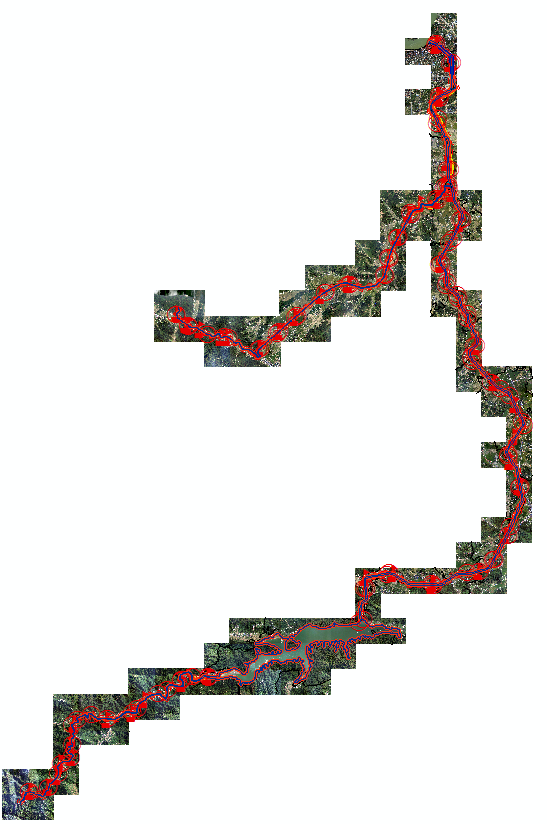

图2.1 獭溪河、桃花江水库、金柳桥溪地理位置图
2.1 河段洪水位情况
獭溪河流域地处中北亚热带湿润性季风气候区,气候温和,四季分明,量充足,雨水集中,严寒期短,无霜期长,温差较大,日照时间较长根据当地气象站多年实测资料统计,多年平均降雨量为1564.0mm。獭溪流域降雨强度大,历时长,暴雨主要集中在5~7月,这三月多年平均降雨可达600mm,洪水发生频率较高。
桃江县水利局已对獭溪干流部分河段、支流金柳桥水部分河段实施过治理,河段划界洪水位主要根据《湖南省獭溪河桃江县二期治理工程初步设计》(益阳市水利水电勘测设计研究院,2018.8)中的水文分析计算成果进行推求,具体计算过程详见4.3.1节。獭溪干流下游段(桃花江水库以下段)划界洪水位39.69~100.23m,獭溪干流上游段(桃花江水库以上段)划界洪水位137.72~233.84m,桃花江水库划界水位以水库正常蓄水位为依据,即143.0m,金柳桥水划界洪水位为43.24~131.26m。
2.2 岸线情况
本次划界河段主要涉及桃江县松木塘镇、牛田镇、石牛江镇、桃花江镇和高桥乡。河道形态较为规整,两岸为自然河岸和人工河堤,河堤均已达到设计标准。经过实地踏勘和资料统计,獭溪干流划界河段长51.06km,金柳桥水划界河段长16.01km,河道岸线具体情况详见表2.2-1~2所示。
表2.2-1 獭溪干流岸线情况表
岸别
|
起点
|
终点
|
有堤防
|
无堤防
|
河道里程数
(km)
|
点位坐标
|
河道里程数
(km)
|
点位坐标
|
堤防等级
|
长度
(km)
|
堤顶高程
(m)
|
堤顶宽度(m)
|
是否达标
|
长度
(km)
|
地面高程
(m)
|
左岸
|
0.00
|
610944.82,3157843.93
|
4.27
|
611248.75,3154605.53
|
5
|
4.27
|
43.8-41.2
|
5
|
是
|
|
|
左岸
|
4.27
|
611248.75,3154605.53
|
6.72
|
611687.36,3152250.82
|
5
|
2.45
|
41.2-43.9
|
5
|
是
|
|
|
左岸
|
6.72
|
611750.72,3152091.4
|
28.12
|
609580.95,3136735.85
|
5
|
21.4
|
43.7-94.6
|
5
|
是
|
|
|
左岸
|
28.12
|
609580.95,3136735.85
|
28.42
|
609336.36,3136873.35
|
|
|
|
|
|
0.3
|
94.4-95.7
|
左岸
|
28.42
|
609336.36,3136873.35
|
29.23
|
608539.74,3136717.49
|
5
|
0.81
|
95.9-98.2
|
5.00
|
是
|
|
|
左岸
|
29.23
|
608539.74,3136717.49
|
29.68
|
608296.33,3136440.95
|
|
|
|
|
|
0.45
|
98.2-99
|
左岸
|
29.68
|
608296.33,3136440.95
|
29.91
|
608323.2,3136212.82
|
5
|
0.23
|
99.3-101
|
5.00
|
是
|
|
|
左岸
|
29.91
|
608323.2,3136212.82
|
31.24
|
608151.07,3135011.48
|
|
|
|
|
|
1.33
|
99.21-111
|
左岸
|
31.24
|
602138.67,3132729.67
|
43.79
|
594894.56,3128062.92
|
|
|
|
|
|
12.55
|
144-238
|
右岸
|
0.00
|
611013,3157979.91
|
2.21
|
611928.04,3156206.01
|
|
2.21
|
40.1-43.2
|
5
|
是
|
|
|
右岸
|
2.21
|
611928.04,3156206.01
|
4.35
|
611143.71,3155060.51
|
|
|
|
|
|
2.14
|
43-42
|
右岸
|
4.35
|
611143.71,3155060.51
|
6.7
|
611717.61,3152870.16
|
5
|
2.35
|
42.3-43.5
|
5
|
是
|
|
|
右岸
|
6.7
|
611717.61,3152870.16
|
12.57
|
612179.15,3147667.47
|
5
|
5.87
|
43.5-51.3
|
5
|
是
|
|
|
右岸
|
12.57
|
612179.15,3147667.47
|
14.64
|
612804.26,3145818.78
|
5
|
2.07
|
51.3-56.2
|
5
|
是
|
|
|
右岸
|
14.64
|
612804.26,3145818.78
|
18.37
|
614616.83,3143003.48
|
5
|
3.73
|
56.2-62.3
|
5
|
是
|
|
|
右岸
|
18.37
|
614616.83,3143003.48
|
18.73
|
614688.25,3142685.11
|
|
|
|
|
|
0.36
|
62.3-63.7
|
右岸
|
18.73
|
614688.25,3142685.11
|
18.82
|
614653.53,3142603.13
|
5
|
0.09
|
63.7
|
5
|
是
|
|
|
右岸
|
18.82
|
614653.53,3142603.13
|
19.92
|
614061.41,3141693.64
|
5
|
1.1
|
63.7-69
|
5
|
是
|
|
|
右岸
|
19.92
|
614061.41,3141693.64
|
21.03
|
614465.06,3140734.22
|
5
|
1.11
|
69-69.4
|
5
|
是
|
|
|
右岸
|
21.03
|
614465.06,3140734.22
|
21.41
|
614537.04,3140364.54
|
5
|
0.38
|
69.4-81.2
|
5
|
是
|
|
|
右岸
|
21.41
|
614537.04,3140364.54
|
25.86
|
612811.53,3136818.55
|
|
|
|
|
|
4.45
|
81.3.-102.2
|
右岸
|
25.86
|
612811.53,3136818.55
|
31.16
|
608460.37,3135945.81
|
5
|
5.3
|
83.3-102.2
|
5
|
是
|
|
|
右岸
|
31.16
|
608460.37,3135945.81
|
32.16
|
608219.49,3135084.97
|
|
|
|
|
|
1
|
102-110
|
右岸
|
32.16
|
602138.66,3132673.58
|
44.6
|
594900.26,3128065.81
|
|
|
|
|
|
12.44
|
143-241.3
|
注:(1)河道里程数为从下游至上游的河流中心线长度,獭溪下游与资水交汇处里程为0km。
(2)表中坐标系统:2000国家大地坐标系,高斯投影,标准3度分带,中央经线111°;高程系统:1985国家高程基准。
(3)堤防等级按照堤防设计规范进行填写。
表2.2-2 金柳桥水岸线情况表
岸别
|
起点
|
终点
|
有堤防
|
无堤防
|
河道里程数
(km)
|
点位坐标
|
河道里程数
(km)
|
点位坐标
|
堤防
等级
|
长度
(km)
|
堤顶高程(m)
|
堤顶宽度(m)
|
是否
达标
|
长度
(km)
|
地面高程
(m)
|
左岸
|
0.00
|
611687.36,3152250.82
|
0.25
|
611496.23,3152189.23
|
5
|
0.25
|
40.80
|
6.00
|
是
|
|
|
左岸
|
0.25
|
611496.23,3152189.23
|
3.47
|
609638.19,3150106.36
|
|
|
|
|
|
3.22
|
40.2-50.1
|
左岸
|
3.47
|
609638.19,3150106.36
|
5.06
|
609076.88,3148673.54
|
5
|
1.59
|
51.70
|
5.00
|
是
|
|
|
左岸
|
5.06
|
609076.88,3148673.54
|
8.78
|
606769.71,3147964.95
|
|
|
|
|
|
3.72
|
52.4-58.9
|
左岸
|
8.78
|
606769.71,3147964.95
|
12.22
|
604196.49,3145754.43
|
5
|
3.44
|
59.4-78.2
|
|
|
|
|
左岸
|
12.22
|
600965.33,3147375.22
|
16.95
|
604196.49,3145754.43
|
|
|
|
|
|
4.91
|
78.4-136.4
|
右岸
|
0.07
|
611750.72,3152091.4
|
2.37
|
610179.34,3151029.2
|
|
|
|
|
|
2.31
|
42.1-47.9
|
右岸
|
2.37
|
610179.34,3151029.2
|
3.3
|
609775.71,3150213.26
|
5
|
0.93
|
46.5-48.2
|
5.00
|
是
|
|
|
右岸
|
3.3
|
609775.71,3150213.26
|
3.57
|
609697.02,3150058.96
|
|
|
|
|
|
0.27
|
48.50
|
右岸
|
3.57
|
609697.02,3150058.96
|
11.55
|
604226.4,3145471.96
|
5
|
7.98
|
48.8-79.8
|
5.00
|
是
|
|
|
右岸
|
11.55
|
604226.4,3145471.96
|
16.48
|
600958.18,3147374.93
|
|
|
|
|
|
4.93
|
79.8-136.6
|
注:(1)河道里程数为从下游至上游的河流中心线长度,金柳桥水下游与獭溪交汇处里程为0km。
(2)表中坐标系统:2000国家大地坐标系,高斯投影,标准3度分带,中央经线111°;高程系统:1985国家高程基准。
(3)堤防等级按照堤防设计规范进行填写。
2.3 涉河建设项目情况
根据实地调查和资料统计,獭溪干流沿线共有29座桥梁、14座拦河坝;金柳桥水沿线有28座桥梁、9座拦河坝;各主要涉河工程汇总详见表2.3-1~2。
表2.3-1 獭溪干流河段主要涉河工程汇总表
序 号
|
项目名称
|
项目概位坐标
|
未建/
已建
|
所在位置
|
岸别
|
建成
时间
|
占用岸线 长度(m)
|
水利部门审批文号
|
东经(° ′ ″)
|
北纬(° ′ ″)
|
1
|
桃江一桥
|
112° 8' 9.456" E
|
28° 31' 51.141" N
|
已建
|
|
跨河
|
/
|
30
|
/
|
2
|
人行桥
|
112° 8' 31.451" E
|
28° 31' 26.835" N
|
已建
|
|
跨河
|
/
|
14
|
/
|
3
|
芙蓉大桥
|
112° 8' 32.127" E
|
28° 31' 9.264" N
|
已建
|
|
跨河
|
/
|
40
|
/
|
4
|
大汉大桥
|
112° 8' 13.098" E
|
28° 30' 43.848" N
|
已建
|
|
跨河
|
/
|
48
|
/
|
5
|
花苞洲大桥
|
112° 8' 4.918" E
|
28° 30' 21.205" N
|
已建
|
|
跨河
|
/
|
54
|
/
|
6
|
榔树园坝
|
112° 8' 24.485" E
|
28° 29' 41.868" N
|
已建
|
打石湾村
|
跨河
|
/
|
10
|
/
|
7
|
汪家坪桥
|
112° 8' 41.819" E
|
28° 28' 0.599" N
|
已建
|
左岸梨树桥村右岸增塘村
|
跨河
|
/
|
12
|
/
|
8
|
竹金塘桥
|
112° 8' 36.369" E
|
28° 26' 28.286" N
|
已建
|
左岸花田冲村右岸石牛江村
|
跨河
|
/
|
8
|
/
|
9
|
石灰塘污水坝
|
112° 8' 43.254" E
|
28° 26' 11.076" N
|
已建
|
左岸花田冲村右岸石牛江村
|
跨河
|
/
|
20
|
/
|
10
|
立功坝
|
112° 8' 56.105" E
|
28° 25' 47.054" N
|
已建
|
九家塅村
|
跨河
|
/
|
26
|
/
|
11
|
花田桥
|
112° 9' 2.895" E
|
28° 25' 22.643" N
|
已建
|
左岸花田冲村右岸九家塅村
|
跨河
|
/
|
14
|
/
|
12
|
枧塘坪坝
|
112° 9' 22.261" E
|
28° 24' 39.198" N
|
已建
|
左岸三塘湾村右岸小坡头村
|
跨河
|
/
|
28
|
/
|
13
|
小坡头桥
|
112° 9' 59.066" E
|
28° 24' 5.522" N
|
已建
|
左岸三塘湾村右岸小坡头村
|
跨河
|
/
|
18
|
/
|
14
|
短坝
|
112° 10' 9.712" E
|
28° 23' 37.368" N
|
已建
|
左岸三塘湾村右岸金光山村
|
跨河
|
/
|
20
|
/
|
15
|
株树山桥
|
112° 10' 5.444" E
|
28° 22' 19.558" N
|
已建
|
左岸株树山村右岸牛田村
|
跨河
|
/
|
12
|
/
|
16
|
学校边人行桥
|
112° 10' 5.205" E
|
28° 21' 55.408" N
|
已建
|
株树山村
|
跨河
|
/
|
4
|
/
|
17
|
活动坝
|
112° 9' 51.564" E
|
28° 21' 27.952" N
|
已建
|
左岸安山村右岸牛田村
|
跨河
|
/
|
24
|
/
|
18
|
乌龟石桥
|
112° 9' 45.962" E
|
28° 21' 17.254" N
|
已建
|
左岸安山村右岸清塘村
|
跨河
|
/
|
16
|
/
|
19
|
青塘坝
|
112° 9' 26.186" E
|
28° 20' 45.654" N
|
已建
|
左岸安山村右岸清塘村
|
跨河
|
/
|
12
|
/
|
20
|
东山港桥
|
112° 9' 4.754" E
|
28° 20' 31.887" N
|
已建
|
龙山湾村
|
跨河
|
/
|
10
|
/
|
21
|
桥头河桥
|
112° 7' 57.189" E
|
28° 20' 14.846" N
|
已建
|
桥头河村
|
跨河
|
/
|
10
|
/
|
22
|
黄家坝大桥
|
112° 6' 49.764" E
|
28° 20' 29.634" N
|
已建
|
桥头河村
|
跨河
|
/
|
14
|
/
|
23
|
南河冲中桥
|
112° 6' 18.592" E
|
28° 20' 11.001" N
|
已建
|
南河冲村
|
跨河
|
/
|
16
|
/
|
24
|
桃花湖大桥
|
112° 6' 13.066" E
|
28° 19' 50.522" N
|
已建
|
子良岩村
|
跨河
|
/
|
20
|
/
|
25
|
桃锰大桥
|
112° 2' 28.857" E
|
28° 18' 18.749" N
|
已建
|
桃花江水库
|
跨河
|
/
|
14
|
/
|
26
|
牛栏坪人行桥
|
112° 1' 49.582" E
|
28° 18' 14.900" N
|
已建
|
关山口村
|
跨河
|
/
|
8
|
/
|
27
|
南石塅村民组致富桥
|
112° 1' 37.741" E
|
28° 18' 7.969" N
|
已建
|
关山口村
|
跨河
|
/
|
8
|
/
|
28
|
六房大桥
|
112° 1' 28.400" E
|
28° 18' 2.358" N
|
已建
|
关山口村
|
跨河
|
/
|
10
|
/
|
29
|
老屋桥
|
112° 1' 14.232" E
|
28° 17' 56.964" N
|
已建
|
关山口村
|
跨河
|
/
|
8
|
/
|
30
|
马金凹坝
|
112° 1' 2.851" E
|
28° 17' 54.513" N
|
已建
|
关山口村
|
跨河
|
/
|
8
|
/
|
31
|
容幸大桥
|
112° 0' 58.076" E
|
28° 17' 51.268" N
|
已建
|
关山口村
|
跨河
|
/
|
16
|
/
|
32
|
马家山桥
|
112° 0' 45.053" E
|
28° 17' 38.862" N
|
已建
|
关山口村
|
跨河
|
/
|
8
|
/
|
33
|
关口山桥
|
112° 0' 37.658" E
|
28° 17' 32.782" N
|
已建
|
关山口村
|
跨河
|
/
|
16
|
/
|
34
|
黑糖坝
|
112° 0' 13.007" E
|
28° 17' 25.295" N
|
已建
|
关山口村
|
跨河
|
/
|
20
|
/
|
35
|
录公湾一桥
|
112° 0' 1.455" E
|
28° 17' 25.594" N
|
已建
|
关山口村
|
跨河
|
/
|
20
|
/
|
36
|
乌龟洞桥下游坝
|
111° 59' 51.187" E
|
28° 17' 25.746" N
|
已建
|
关山口村
|
跨河
|
/
|
8
|
/
|
37
|
乌龟洞桥上游坝
|
111° 59' 39.723" E
|
28° 17' 30.879" N
|
已建
|
关山口村
|
跨河
|
/
|
24
|
/
|
38
|
下干砂二桥下游坝
|
111° 59' 14.243" E
|
28° 17' 20.886" N
|
已建
|
下干沙村
|
跨河
|
/
|
20
|
/
|
39
|
下干砂二桥
|
111° 59' 10.477" E
|
28° 17' 18.527" N
|
已建
|
下干沙村
|
跨河
|
|
14
|
/
|
40
|
下干砂三桥下游坝
|
111° 59' 12.297" E
|
28° 17' 12.022" N
|
已建
|
下干沙村
|
跨河
|
/
|
12
|
/
|
41
|
下干砂三桥
|
111° 59' 10.870" E
|
28° 17' 6.163" N
|
已建
|
下干沙村
|
跨河
|
/
|
8
|
/
|
42
|
下干砂三桥上游坝
|
111° 59' 6.947" E
|
28° 16' 50.693" N
|
已建
|
下干沙村
|
跨河
|
/
|
20
|
/
|
43
|
刘家坪桥
|
111° 59' 9.057" E
|
28° 16' 36.210" N
|
已建
|
温塘村
|
跨河
|
/
|
6
|
/
|
表2.3-2 金柳桥水河段主要涉河工程汇总表
序号
|
项目名称
|
项目概位坐标
|
未建/ 已建
|
所在位置
|
岸别
|
建成
时间
|
占用岸线 长度(m)
|
水利部门 审批文号
|
东经(° ′ ″)
|
北纬(° ′ ″)
|
1
|
尖刀嘴民心大桥
|
112° 8' 19.493" E
|
28° 28' 47.759" N
|
已建
|
左岸花桥村右岸梨树桥村
|
跨河
|
/
|
8
|
/
|
2
|
汤家坪大桥
|
112° 8' 8.191" E
|
28° 28' 31.635" N
|
已建
|
梨树桥村
|
跨河
|
/
|
8
|
/
|
3
|
梨树桥
|
112° 7' 50.919" E
|
28° 28' 24.552" N
|
已建
|
左岸金柳桥村右岸梨树桥村
|
跨河
|
/
|
10
|
/
|
4
|
金柳桥
|
112° 7' 29.859" E
|
28° 28' 12.257" N
|
已建
|
左岸金柳桥村右岸梨树桥村
|
跨河
|
/
|
8
|
/
|
5
|
金柳桥坝
|
112° 7' 25.903" E
|
28° 28' 6.374" N
|
已建
|
左岸金柳桥村右岸梨树桥村
|
跨河
|
/
|
8
|
/
|
6
|
药铺子桥
|
112° 7' 11.088" E
|
28° 27' 42.614" N
|
已建
|
梨树桥村
|
跨河
|
/
|
8
|
/
|
7
|
木鱼山坝
|
112° 6' 59.416" E
|
28° 27' 21.460" N
|
已建
|
左岸栗树咀村右岸梨树桥村
|
跨河
|
/
|
8
|
/
|
8
|
木鱼山桥
|
112° 6' 57.848" E
|
28° 27' 16.598" N
|
已建
|
梨树桥村
|
跨河
|
/
|
10
|
/
|
9
|
永丰桥坝
|
112° 6' 51.043" E
|
28° 26' 54.655" N
|
已建
|
栗树咀村
|
跨河
|
/
|
12
|
/
|
10
|
鸡公桥
|
112° 6' 29.409" E
|
28° 26' 39.580" N
|
已建
|
栗树咀村
|
跨河
|
/
|
8
|
/
|
11
|
人行桥1
|
112° 6' 10.888" E
|
28° 26' 39.915" N
|
已建
|
栗树咀村
|
跨河
|
/
|
10
|
/
|
12
|
长乐桥
|
112° 5' 59.204" E
|
28° 26' 43.289" N
|
已建
|
左岸栗树咀村右岸横马塘村
|
跨河
|
/
|
10
|
/
|
13
|
牌楼桥
|
112° 5' 43.131" E
|
28° 26' 42.284" N
|
已建
|
横马塘村
|
跨河
|
/
|
12
|
/
|
14
|
人行桥2
|
112° 5' 23.299" E
|
28° 26' 32.397" N
|
已建
|
左岸小山湾村右岸横马塘村
|
跨河
|
/
|
10
|
/
|
15
|
高桥
|
112° 5' 17.474" E
|
28° 26' 28.863" N
|
已建
|
左岸小山湾村右岸横马塘村
|
跨河
|
/
|
12
|
/
|
16
|
高桥坝
|
112° 5' 14.152" E
|
28° 26' 26.667" N
|
已建
|
横马塘村
|
跨河
|
/
|
12
|
/
|
17
|
金盆山桥
|
112° 5' 3.601" E
|
28° 26' 19.166" N
|
已建
|
小山湾村
|
跨河
|
/
|
12
|
/
|
18
|
杨家坝
|
112° 4' 53.301" E
|
28° 26' 11.334" N
|
已建
|
横马塘村
|
跨河
|
/
|
14
|
/
|
19
|
中心桥
|
112° 4' 40.186" E
|
28° 26' 1.205" N
|
已建
|
荷叶塘村
|
跨河
|
/
|
10
|
/
|
20
|
张家坝
|
112° 4' 32.678" E
|
28° 25' 55.433" N
|
已建
|
荷叶塘村
|
跨河
|
/
|
10
|
/
|
21
|
天问桥
|
112° 4' 28.139" E
|
28° 25' 51.942" N
|
已建
|
荷叶塘村
|
跨河
|
/
|
10
|
/
|
22
|
大水田坝
|
112° 4' 17.341" E
|
28° 25' 43.734" N
|
已建
|
荷叶塘村
|
跨河
|
/
|
10
|
/
|
23
|
新河桥
|
112° 4' 16.622" E
|
28° 25' 43.169" N
|
已建
|
荷叶塘村
|
跨河
|
/
|
12
|
/
|
24
|
人行便桥
|
112° 4' 7.103" E
|
28° 25' 35.838" N
|
已建
|
荷叶塘村
|
跨河
|
/
|
8
|
/
|
25
|
八余公坝
|
112° 4' 5.998" E
|
28° 25' 34.988" N
|
已建
|
荷叶塘村
|
跨河
|
/
|
8
|
/
|
26
|
土门桥坝
|
112° 3' 48.321" E
|
28° 25' 21.465" N
|
已建
|
高桥村
|
跨河
|
/
|
10
|
/
|
27
|
土门桥
|
112° 3' 48.091" E
|
28° 25' 21.285" N
|
已建
|
高桥村
|
跨河
|
/
|
12
|
/
|
28
|
梁家山嘴桥
|
112° 3' 46.684" E
|
28° 25' 13.800" N
|
已建
|
高桥村
|
跨河
|
/
|
10
|
/
|
29
|
桥湾里大桥
|
112° 3' 34.848" E
|
28° 25' 18.415" N
|
已建
|
高桥村
|
跨河
|
/
|
10
|
/
|
30
|
幸福桥
|
112° 2' 56.573" E
|
28° 25' 36.829" N
|
已建
|
高桥村
|
跨河
|
/
|
12
|
/
|
31
|
沙场桥
|
112° 2' 43.475" E
|
28° 25' 38.542" N
|
已建
|
石头坪村
|
跨河
|
/
|
12
|
/
|
32
|
黄茅坑下桥
|
112° 2' 31.682" E
|
28° 25' 40.162" N
|
已建
|
石头坪村
|
跨河
|
/
|
12
|
/
|
33
|
黄茅坑上桥
|
112° 2' 29.293" E
|
28° 25' 41.333" N
|
已建
|
石头坪村
|
跨河
|
/
|
10
|
/
|
34
|
杨材口桥
|
112° 2' 21.061" E
|
28° 25' 46.314" N
|
已建
|
石头坪村
|
跨河
|
/
|
10
|
/
|
35
|
南峰村口桥
|
112° 2' 10.184" E
|
28° 25' 49.277" N
|
已建
|
石头坪村
|
跨河
|
/
|
10
|
/
|
36
|
石头坪桥
|
112° 1' 56.834" E
|
28° 25' 55.653" N
|
已建
|
石头坪村
|
跨河
|
/
|
8
|
/
|
37
|
楠竹山桥
|
112° 1' 46.880" E
|
28° 26' 6.148" N
|
已建
|
石头坪村
|
跨河
|
/
|
10
|
/
|
2.4 土地权属情况
根据国土资源部2013年组织开展的农村集体土地所有权确权调查成果,桃江县土地权属状况复杂。对于有堤段河道,部分河段国有土地所有权范围界线基本是以堤脚线为界,部分农村集体土地确权的范围包括了整个防洪堤;对于无堤段河道,部分农村集体土地确权的界线是以河口线为界,若以此农村集体土地所有权界线来作为河道管理范围界线,则明显不符合划界要求。随着经济迅速发展,城镇化进程加快,部分沿河地物地貌已发生变化,獭溪及金柳桥水涉河工程规划和建设与此前有了较大差异,且桃江县自然资源局(原桃江县国土资源局)也未对獭溪城镇段两岸土地进行权属登记,也没有相关的土地登记发证资料。
2.5 历史划界工作
桃江县人民政府于1995~1999年成立了河道划界清障领导小组和编纂领导小组,安排了专业技术人员,采集资料,收集情况,定点、定线进行了全面而系统的测绘和编汇,确定了河道的国家所有权和管理权,明确了县水行政主管部门的管理权限范围,使河道管理工作走上了规范化、正规化和法制化的轨道,形成了“河道划界认定书”、“河道划界红线图”等成果。其划界标准主要依据《中华人民共和国水法》、《中华人民共和国防洪法》、《中华人民共和国土地管理法》、《湖南省水法实施办法》等法律法规。
獭溪及金柳桥水的历史划界标准(摘自《湖南省桃江县河道划界认定书(獭溪卷)》桃江县人民政府1999年编制)为:
1、獭溪城镇段(桃花江镇)的划界标准为至河坎坎脚线垂直水平方向延伸10m;
2、獭溪农村段(至桃花江水库出口处)的划界标准为至河坎坎脚线垂直水平方向延伸20m;
3、金柳桥水的划界标准为至河坎坎脚线垂直水平方向延伸10m;
4、河道界限采取“红线图”与界碑双重形式确定,河道定界“红线图”经水利、国土部门与当地乡镇协商,报县人民政府审定,界碑埋设由乡镇水利部门负责按“红线图”实施。
桃江县河道划界、确权工作主要开始于上世纪90年代,随着经济迅速发展,城镇化进程加快,部分沿河地物地貌已发生变化,獭溪干流涉水工程规划和建设与此前有了较大差异,改变了獭溪干流设计水位和历史洪水位,原有划界确权范围不足以满足当今桃江县防洪、供水等水安全的管理和城镇发展规划的要求;同时,随着信息化技术的发展,原有的划界确权成果形式单一、未进行信息化,不能与国土、规划部门的信息化系统共享,导致无法建立统一衔接的空间规划体系,因而原有的河湖管理范围和水利工程管理与保护范围划界确权成果不能满足现行工程管理需要。
3 工作原则和依据
3.1 工作原则
1、坚持依法依规,依法划定
以《中华人民共和国防洪法》、《中华人民共和国河道管理条例》、《湖南省实施<中华人民共和国防洪法>办法》、《湖南省实施<中华人民共和国河道管理条例>办法》等有关法律法规、文件、技术标准为依据,依法依规开展河湖管理范围工作。
2、坚持因地制宜,统筹兼顾
考虑河道及水利工程管理及保护实际要求,按照节约利用土地、符合水利工程管理与保护实际的要求,尊重历史、面对现实、实事求是的原则,因地制宜确定管理范围划定标准。要结合第三次土地调查,统筹推进相关工作。在现有河湖管理体制和格局的基础上,为相关改革预留空间,做好衔接。
3、坚持属地管理,分级负责
按照属地管理原则,由桃江县水行政主管部门、国土资源主管部门在县市区人民政府统一领导下,按照职责分工承担范围划定、界桩埋设及产权登记等具体工作;省市两级水行政主管部门做好技术指导、审核及督查工作。
4、坚持统一标准,统一底图
划界工作统一工作底图,统一数据标准。
3.2 工作依据
3.2.1 国家法律法规
(1)《中华人民共和国水法》(中华人民共和国主席令第74号,2016年修订);
(2)《中华人民共和国防洪法》(中华人民共和国主席令第88号,2016年修订);
(3)《中华人民共和国河道管理条例》(国务院令第3号,2018年修订);
(4)《中华人民共和国土地管理法》(2020年01月01日实施);
(5)《不动产登记暂行条例实施细则》(国士资源部令第63号);
(6)《不动产登记暂行条例》(国务院令第656号)。
3.2.2 地方法律法规
(1)《湖南省实施<中华人民共和国水法>办法》(湖南省第十届人民代表大会常务委员会公告第21号);
(2)《湖南省实施<中华人民共和国防洪法>办法》(湖南省第十三届人民代表大会常务委员会公告第58号);
(3)《湖南省水利水电工程管理办法》(1989年2月25日湖南省人民政府发布,2011年修正);
(4)《湖南省实施<中华人民共和国河道管理条例>办法》(湖南省人民政府令第43号,2008年修正);
(5)其他相关地方政策法规。
3.2.3 政策文件
(1)《水利部关于深化水利改革的指导意见》(水规计〔2014〕48号);
(2)《关于加强河湖管理工作的指导意见》(水建管〔2014〕76号);
(3)《关于开展河湖管理范围和水利工程管理与保护范围划定工作的通知》(水建管〔2014〕285号);
(4)《关于抓紧划定水利工程管理和保护范围的通知》(水利部水管〔1989〕5号);
(5)《关于水利水电工程建设用地有关问题的通知》(国土资发〔2001〕355号);
(6)《关于全面推行河长制的实施意见》(湘办〔2017〕13 号);
(7)《湖南省自然资源生态空间统一确权登记工作实施方案(2015-2020)年)》(湘办发〔2016〕2号);
(8)《水利部国土资源部关于印发<水流产权确权试点方案>的通知》(水规计〔2016〕97号);
(9)《自然资源统一确权登记办法(试行)》(国土资发〔2016〕192号)。
3.2.4 技术标准规范
(1)《防洪标准》(GB50201-2014);
(2)《水利水电工程设计洪水计算规范》(SL44-2006);
(3)《堤防工程设计规范》(GB50286-2013);
(4)《堤防工程管理设计规范》(SL171-96);
(5)《河道整治设计规范》(GB50707-2011);
(6)《水利水电工程等级划分及洪水标准》(SL252-2017);
(7)《全球定位系统(GPS)测量和规范》(GB/T18314-2009);
(8)《1:500、1:1000、1:2000地形图航空影测内业规范》(GB/T7930-2008);
(9)《测绘成果质量检查与验收》(GB/T24356-2009);
(10)《全球定位系统GPS测量规范》(GB/T18314-2009);
(11)《全球定位系统实时动态测量(RTK)技术规范》(CH/T2009-2010);
(12)《湖南省不动产统一登记基础数据建设技术规定》(修订版);
(13)《湖南省河湖管理范围划定技术导则》(试行);
(14)《湖南省河湖管理范围划定编制大纲》;
(15)《湖南省桃江县河道划界认定书(獭溪卷)》(桃江县人民政府1999年编制)。
4 划界组织实施情况
该项目由桃江县水利局牵头组织实施,在桃江县自然资源局、桃江县林业局等部门支持配合下,桃江县水利局组织相关人员及淮安市水利勘测设计研究院有限公司完成了界线划定和划界报告编制工作。具体组织实施过程如下:
4.1 前期资料收集
4.1.1 前期准备
桃江县水利局牵头组织实施了本次獭溪、金柳桥水、桃花江水库划界工作,自然资源部门以及其他相关部门共同参与,由淮安市水利勘测设计研究院有限公司承担界线划定和划界报告编制工作。
4.1.2 资料收集
收集了该项目所需的资料,具体如下:
(1)水利普查成果
收集了项目区第一次水利普查成果和地理国情普查成果等相关资料,了解掌握了划界河段的基本情况以及河段上涉水工程的基本情况。
(2)水文规划设计相关资料
1)收集了《湖南省獭溪河桃江县二期治理工程初步设计》(益阳市水利水电勘测设计研究院,2018.8)。
2)《桃江县城市总体规划(2016-2030年)》(桃江县人民政府、湖南城市学院规划建筑设计研究院,2018.3)、《桃江县石牛江镇总体规划(2011-2030)》(石牛江镇人民政府、桃江县城乡规划勘测建筑设计室,2011.11)、《桃江县牛田镇总体规划(2010-2030)》(牛田镇人民政府、桃江县规划设计室,2010.12)。
(3)相关法律法规和文件
收集了湖南省出台的地方性河湖及水利工程划界相关文件,如《湖南省水利厅、湖南省国土资源厅关于做好全省河湖管理范围划定工作的通知》(湘水发〔2018〕22 号)、《湖南省河湖管理范围划定技术导则(试行)》(湖南省洞庭湖水利工程管理局,2018.8)、《湖南省水利厅关于进一步加快推进河湖管理范围划定工作的通知》(湖南省水利厅、河长制工作委员会办公室,2019.1)等。
(4)基础图件资料
收集了湖南省不动产统一登记基础数据建设项目相关资料,包括 1:2000数字正射影像、1:2000数字线划图、原始航摄影像和空三加密成果,以及其它大比例尺基础图件数据。
(5)已有管理划界确权资料
收集了桃江县人民政府于1995~1999年编制的《湖南省桃江县河道划界认定书(獭溪卷)》,作为本次河道划界的的历史划界依据。
(6)农村集体土地所有权确权成果
收集桃江县农村集体土地所有权确权调查成果,为权属核查和确权登记做了充分准备;
(7)水利工程的相关权源资料
收集需要开展划界工作水利工程的相关权源资料(包括土地使用权证、土地批准征地或划拨资料等),权属核查和确权登记做了充分准备。
图4.1 前期河道划界工作资料
4.2 工作底图制作
4.2.1 已有资料预处理
(1)统一平面坐标
基于区域周边高等级控制点计算转换参数,对农村集体土地所有权确权、堤防规划及权源矢量数据等非2000国家大地坐标系成果进行坐标转换,将所有数据资料的平面坐标系统统一为2000国家大地坐标系,高斯投影,标准3度分带,中央经线 111°。
(2)高程基准
对于无堤防河段的洪水位值进行高程基准转换,将收集到的无堤防河段所有洪水位值高程基准转换统一到1985国家高程基准。
(3)数据矢量化处理
将收集到的征地范围界线、已登记土地权籍图、规划设计图等重要纸质资料进行矢量化处理。
4.2.2 河湖划界参考要素补充采集
在航测立体采集系统下,正确设置立体测图所用的各种参数,恢复航摄数字影像的立体模型,基于1:2000 航摄资料补充采集水域外围100~200米范围内对于河湖范围划界有参照基准作用的相关地物要素,包括等高线、河口线等,遇到山体或城区时根据需要适当缩小测量范围。采集等高线时,等高线平地和丘陵地区基本等高距1米,山区、高山区为2米。
4.2.3 数据整合
(1)根据第一次水利普查、地理国情普查以及地方水利部门提供的相关资料,补充完善1:2000 DLG河流面、堤防以及其他水利工程等要素的属性值。不同防洪等级河段对应的水系结构线应断开,并分别赋予相应属性值。
(2)对有空间地理数据的堤防规划和权源资料进行格式转换、坐标转换等处理,对无空间地理数据的堤防规划和权源资料尽量根据界桩点坐标和文字说明进行矢量化,形成空间数据。
(3)将处理后的农村集体土地所有权确权结果、空间矢量化后的规划设计和权源资料、1:2000 正射影像和立体下采集的相关要素等进行叠加,形成河湖管理范围划定的工作底图。工作底图按河流或河段为单元,图名按江(河)名及河段编。划界工作底图大小一般按 1:3000 比例尺制作,城镇及村庄部分可以根据实际需求适当提高出图比例。

图4.2 獭溪(含桃花江水库)、金柳桥水划界工作底图概图
4.3 管理范围界线室内初步划定

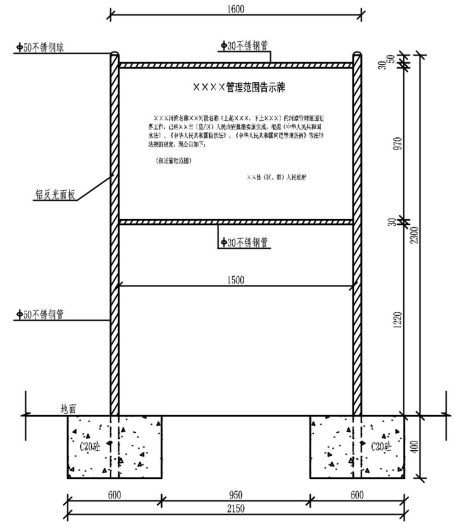

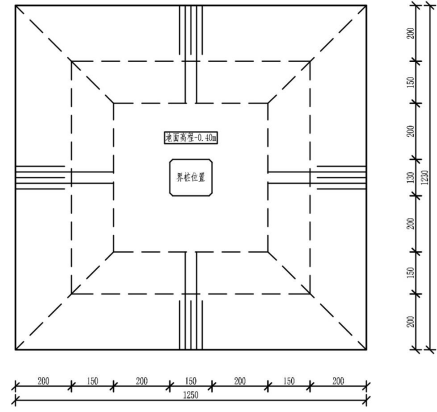

按照河湖管理范围划定的原则和标准,在室内基于工作底图初步划定管理范围界线,布设界桩和告示牌。
4.3.1 洪水位分析计算
1、洪水标准
根据《湖南省河湖管理范围划定技术导则》,无堤防的河道、湖泊划界设计洪水标准按防洪规划确定,无防洪规划的按《防洪标准》(GB50201-2014)确定,具体范围应以防洪规划和影响对象的重要性确定;依据《湖南省桃江县县级水利规划报告》(益阳市水利水电勘测设计研究院,2016.12);到2025年,桃江县大江大河重点防洪保护区基本达到规划规定的防洪标准,重点堤垸及重要乡镇防洪标准达到20年一遇,一般垸及一般乡镇防洪标准达到10年一遇。
综上所述,本次獭溪与金柳桥水划界河段设计洪水标准为10年一遇,桃花江水库划界水位按照正常蓄水位划定。
2、规划设计资料引用说明
獭溪部分河段之前进行过治理,洪水位分析计算可参照《湖南省獭溪河桃江县二期治理工程初步设计》(益阳市水利水电勘测设计研究院,2018.8,以下简称《初步设计》)中的水文分析计算成果;对于其他河段,由于獭溪流域内无水文测站,缺少可靠的长系列实测水文资料,本次河道划界洪水位通过《湖南省暴雨洪水查算手册》中提供的方法计算设计洪峰流量,再利用河道水面曲线计算公式推求划界河段设计洪水水位。
3、设计洪水计算
针对无规划设计资料河段的设计洪水分析计算主要根据《初步设计》中的水文分析计算成果,根据《湖南省暴雨洪水查算手册》提供的水文比拟法计算治理河段的设计洪峰流量。《初步设计》中的水文分析计算成果见表4.3-1。
表4.3-1《初步设计》水文分析计算成果表
河段
|
桩号
|
桃花江水库
|
区间流域
|
区间洪峰流量
(m3/s)
|
总集雨面积
(km2)
|
设计洪峰流量
(m3/s)
|
水位
|
流域面积(km2)
|
下泄流量(m3/s)
|
流域面积(km2)
|
獭溪河入河口至益马高速公路上游段
|
K0+000
|
128.00
|
100.00
|
279.00
|
567.92
|
407.00
|
667.92
|
36.68
|
K1+284
|
128.00
|
100.00
|
276.74
|
564.83
|
404.74
|
664.83
|
39.86
|
K2+425
|
128.00
|
100.00
|
265.79
|
549.76
|
393.79
|
649.76
|
40.23
|
K4+218
|
128.00
|
100.00
|
257.67
|
538.45
|
385.67
|
638.45
|
41.22
|
K5+218
|
128.00
|
100.00
|
249.34
|
526.72
|
377.34
|
626.72
|
41.74
|
K6+721
|
128.00
|
100.00
|
192.48
|
442.86
|
320.48
|
542.86
|
43.24
|
龙塘坝至南河冲大桥段
|
K22+100
|
128.00
|
100.00
|
46.00
|
136.10
|
174.00
|
236.10
|
71.20
|
K24+040
|
128.00
|
100.00
|
40.80
|
125.59
|
168.80
|
225.59
|
79.02
|
K24+900
|
128.00
|
100.00
|
34.50
|
112.24
|
162.50
|
212.24
|
80.89
|
K27+720
|
128.00
|
100.00
|
24.00
|
88.01
|
152.00
|
188.01
|
89.60
|
K29+200
|
128.00
|
100.00
|
20.50
|
79.19
|
148.50
|
179.19
|
94.84
|
K29+700
|
128.00
|
100.00
|
1.80
|
15.52
|
129.80
|
115.52
|
96.48
|
桃花江水库上游河段
|
K43+570
|
|
|
|
|
39.13
|
173.05
|
164.78
|
K44+025
|
|
|
|
|
24.46
|
126.32
|
167.9
|
K44+535
|
|
|
|
|
22.51
|
119.48
|
171.16
|
K45+515
|
|
|
|
|
13.20
|
83.56
|
179.85
|
支流金柳桥水
|
JK0+000
|
|
|
|
|
51.83
|
136.48
|
43.15
|
水文比拟法计算公式:

式中:Q设—设计站洪峰流量或洪水总量;
Q参—参证站洪峰流量或洪水总量;
F参—设计站流域面积;
F参—参证站流域面积;
n—指数。一般对洪峰流量而言,大中流域取0.5~0.7;较小流域(F<100km2),n≤0.7,本次n取0.67。
计算成果如表4.3-2所示。
表4.3-2 设计洪水计算成果表(P=10%)
河道
|
分段情况
|
集雨面积(km2)
|
设计洪峰流量
(m3/s)
|
獭溪河干流
|
K7+202以上河段
|
542.86
|
320.50
|
K10+755以上河段
|
410.81
|
286.51
|
K13+100以上河段
|
388.97
|
264.08
|
K16+133以上河段
|
359.79
|
235.06
|
K18+134以上河段
|
340.10
|
216.12
|
K22+516以上河段
|
236.10
|
174.00
|
K38+426以上河段
|
349.66
|
119.32
|
K42+200以上河段
|
201.26
|
52.32
|
K43+175以上河段
|
173.05
|
39.13
|
金柳桥水
|
K0+295以上河段
|
136.48
|
51.83
|
K2+389以上河段
|
125.33
|
45.64
|
K5+799以上河段
|
110.57
|
37.85
|
K8+398以上河段
|
90.05
|
27.87
|
K11+139以上河段
|
71.53
|
19.76
|
K13+472以上河段
|
49.25
|
11.32
|
K15+913以上河段
|
16.03
|
2.12
|
4、设计水面线计算
(1)控制断面选取及水位
1)獭溪下游控制断面及水位
獭溪下游出口处于资水相交,水位受到资水水位顶托影响,根据《湖南省獭溪河桃江县二期治理工程初步设计》,控制断面对应水位为39.69m。
2)獭溪上游(桃花江水库)河段控制断面及水位
该河段以桃江水库尾部河道断面作为控制断面,该处河道较为顺直,水流可视为明渠均匀流,根据谢才公式,查得对应流量下的水位137.72m。
3)金柳桥水控制断面及水位
金柳桥水河道水面线推算以金柳桥水入獭溪河口处作为控制断面,控制断面对应水位为43.24m。
(2)河道糙率
经项目组对河道现场调查,大部分河段比较顺直,河床表面主要为砂砾石,河床不平整,河道岸坡遍布杂草及树木。根据《水利工程实用水文水利计算》提供的天然河道糙率表,本次设计水面线计算河道综合糙率取0.038。
(3)拦水坝水位及桥梁壅高水位计算
1)拦水坝水位计算
本次划界河道全线共有21座拦水坝,均为折线型实用堰。折线型实用堰流量计算公式如下:


式中:σ—淹没系数;
ε1—侧手缩系数;
m—流量系数;
H0—堰上总水头(m);
nb—溢流孔净宽;
Ka—闸墩系数;
Kp—边墩系数。
以上各参数取值参考《水力计算手册(第二版)》(李炜主编,中国水利水电出版社出版)。
2)桥梁壅水计算
根据对河道现场调查,有56座桥梁影响河道行洪,对于设计水面线计算有影响,需计算桥梁壅水。桥梁壅水计算公式采用工程阻水河段水面曲线方程:

式中:Z上、Z下—上、下断面水位(m);
V上、V下—上、下断面流速(m/s);
Q—河段流量(m3/s);
Δl—上、下游断面间距(m);
α—动能校正系数,本次计算取1.1;
—河段流量平均模数,取

ζ—河段的局部水头损失系数,在顺直及收缩河段取0,在逐渐扩散河段取-0.4;
g—重力加速度,取9.8m/s2;
n—河道糙率,取0.038;
A—过水断面面积(m2);
R—水力半径(m);
h’e—工程阻水造成的局部水头损失,采用下式计算
(圆形墩ζ=0.18,矩形墩ζ=0.35)
(4)河道水面线计算
本次河道水面线采用HEC-RAS软件计算,并考虑支流汇入、河道桥梁、拦河坝阻水及弯道、断面收缩及扩散等情况,计算结果作为本次獭溪河道划界的依据,水面线计算结果见表4.3-3~4。
表4.3-3獭溪干流水面线计算成果表(P=10%)
序号
|
河道里程数(m)
|
设计洪水位(m)
|
位置
|
1
|
98
|
39.69
|
|
2
|
276
|
39.74
|
桃江一桥
|
3
|
302
|
39.75
|
|
4
|
335
|
39.75
|
|
5
|
725
|
39.81
|
|
6
|
1059
|
39.85
|
|
7
|
1197
|
39.86
|
|
8
|
1238
|
39.86
|
|
9
|
1258
|
39.90
|
|
10
|
1281
|
39.91
|
人行桥
|
11
|
1550
|
39.99
|
|
12
|
1731
|
40.03
|
|
13
|
1763
|
40.07
|
|
14
|
1818
|
40.09
|
芙蓉大桥
|
15
|
1867
|
40.11
|
|
16
|
2254
|
40.23
|
|
17
|
2737
|
40.25
|
|
18
|
2773
|
40.28
|
|
19
|
2899
|
40.30
|
大汉大桥
|
20
|
3034
|
40.32
|
|
21
|
3391
|
40.55
|
|
22
|
3501
|
40.59
|
|
23
|
3546
|
40.61
|
|
24
|
3730
|
40.82
|
|
25
|
3753
|
41.00
|
花苞洲大桥
|
26
|
3916
|
41.22
|
|
27
|
4101
|
41.29
|
|
28
|
4286
|
41.35
|
|
29
|
4472
|
41.46
|
|
30
|
4656
|
41.58
|
|
31
|
4739
|
41.63
|
|
32
|
4753
|
41.66
|
|
33
|
4842
|
41.74
|
|
34
|
5028
|
41.80
|
|
35
|
5079
|
42.00
|
榔树园坝
|
36
|
5213
|
42.14
|
|
37
|
5403
|
42.34
|
|
38
|
5665
|
42.63
|
|
39
|
5702
|
42.70
|
|
40
|
5850
|
42.87
|
|
41
|
6036
|
43.04
|
|
42
|
6235
|
43.24
|
|
43
|
6909
|
43.30
|
|
44
|
7113
|
43.50
|
|
45
|
7316
|
43.82
|
|
46
|
7519
|
43.85
|
|
47
|
7723
|
44.14
|
|
48
|
7825
|
44.31
|
|
49
|
8024
|
44.88
|
|
50
|
8177
|
45.07
|
|
51
|
8350
|
45.30
|
汪家坪桥
|
52
|
8396
|
45.36
|
|
53
|
8600
|
45.53
|
|
54
|
8803
|
45.69
|
|
55
|
9007
|
45.86
|
|
56
|
9210
|
46.03
|
|
57
|
9414
|
46.19
|
|
58
|
9617
|
46.36
|
|
59
|
9820
|
46.53
|
|
60
|
9921
|
46.61
|
|
61
|
10125
|
46.84
|
|
62
|
10328
|
47.07
|
|
63
|
10531
|
47.31
|
|
64
|
10735
|
47.54
|
|
65
|
10824
|
47.64
|
|
66
|
11028
|
48.17
|
|
67
|
11231
|
48.70
|
|
68
|
11435
|
49.22
|
|
69
|
11638
|
49.75
|
|
70
|
11679
|
49.92
|
竹金塘桥
|
71
|
11781
|
50.12
|
|
72
|
11984
|
50.57
|
|
73
|
12187
|
51.02
|
|
74
|
12249
|
51.16
|
石灰塘污水坝
|
75
|
12376
|
51.44
|
|
76
|
12579
|
51.58
|
|
77
|
12782
|
51.72
|
|
78
|
12986
|
51.85
|
|
79
|
13088
|
51.92
|
立功坝
|
80
|
13199
|
52.00
|
|
81
|
13210
|
52.14
|
|
82
|
13413
|
52.83
|
|
83
|
13617
|
53.51
|
|
84
|
13820
|
54.20
|
|
85
|
13916
|
54.52
|
花田桥
|
86
|
14034
|
54.92
|
|
87
|
14237
|
55.13
|
|
88
|
14440
|
55.34
|
|
89
|
14644
|
55.55
|
|
90
|
14847
|
55.76
|
|
91
|
15087
|
56.01
|
|
92
|
15291
|
56.35
|
|
93
|
15494
|
56.69
|
|
94
|
15648
|
56.95
|
枧塘坪坝
|
95
|
15698
|
57.03
|
|
96
|
15901
|
57.36
|
|
97
|
16105
|
57.70
|
|
98
|
16295
|
58.02
|
|
99
|
16498
|
58.60
|
|
100
|
16702
|
59.18
|
|
101
|
16905
|
59.75
|
|
102
|
17109
|
60.33
|
|
103
|
17145
|
60.43
|
小坡头桥
|
104
|
17336
|
60.98
|
|
105
|
17540
|
61.33
|
|
106
|
17743
|
61.69
|
|
107
|
17947
|
62.04
|
|
108
|
18091
|
62.30
|
短坝
|
109
|
18150
|
62.40
|
|
110
|
18284
|
62.63
|
|
111
|
18309
|
63.96
|
|
112
|
18512
|
64.47
|
|
113
|
18716
|
64.98
|
|
114
|
18919
|
65.50
|
|
115
|
19123
|
66.01
|
|
116
|
19326
|
66.52
|
|
117
|
19529
|
67.03
|
|
118
|
19733
|
67.54
|
|
119
|
19895
|
67.95
|
|
120
|
20098
|
68.16
|
|
121
|
20301
|
68.36
|
|
122
|
20505
|
68.57
|
|
123
|
20708
|
68.77
|
|
124
|
20805
|
68.87
|
株树山桥
|
125
|
20912
|
68.98
|
|
126
|
21082
|
69.15
|
|
127
|
21285
|
69.66
|
|
128
|
21489
|
70.17
|
|
129
|
21577
|
70.39
|
学校边人行桥
|
130
|
21692
|
70.68
|
|
131
|
21850
|
71.07
|
|
132
|
22053
|
71.12
|
|
133
|
22257
|
71.16
|
|
134
|
22460
|
71.21
|
|
135
|
22500
|
71.22
|
活动坝
|
136
|
22663
|
71.25
|
|
137
|
22788
|
71.28
|
|
138
|
22864
|
74.20
|
乌龟石桥
|
139
|
22873
|
74.55
|
|
140
|
23076
|
74.95
|
|
141
|
23213
|
75.29
|
|
142
|
23228
|
75.36
|
|
143
|
23280
|
75.40
|
|
144
|
23483
|
75.70
|
|
145
|
23687
|
76.07
|
|
146
|
23890
|
76.46
|
|
147
|
23975
|
76.81
|
青塘坝
|
148
|
24094
|
77.30
|
|
149
|
24297
|
77.88
|
|
150
|
24358
|
79.03
|
|
151
|
24399
|
79.03
|
|
152
|
24602
|
79.18
|
|
153
|
24752
|
79.56
|
东山港桥
|
154
|
24806
|
79.70
|
|
155
|
25009
|
80.22
|
|
156
|
25137
|
80.32
|
|
157
|
25151
|
80.50
|
|
158
|
25212
|
80.89
|
|
159
|
25416
|
81.19
|
|
160
|
25619
|
81.85
|
|
161
|
25823
|
82.41
|
|
162
|
26026
|
83.03
|
|
163
|
26230
|
83.80
|
|
164
|
26433
|
84.35
|
|
165
|
26637
|
85.20
|
|
166
|
26733
|
85.49
|
桥头河桥
|
167
|
26840
|
85.82
|
|
168
|
27043
|
86.37
|
|
169
|
27145
|
86.76
|
|
170
|
27160
|
86.82
|
|
171
|
27247
|
87.19
|
|
172
|
27450
|
88.04
|
|
173
|
27654
|
88.89
|
|
174
|
27857
|
89.74
|
|
175
|
28081
|
90.67
|
|
176
|
28264
|
91.44
|
|
177
|
28467
|
92.06
|
|
178
|
28671
|
92.62
|
|
179
|
28693
|
93.00
|
黄家坝大桥
|
180
|
28874
|
93.17
|
|
181
|
29078
|
93.73
|
|
182
|
29141
|
93.90
|
|
183
|
29154
|
93.94
|
|
184
|
29281
|
94.28
|
|
185
|
29485
|
94.84
|
|
186
|
29586
|
95.11
|
|
187
|
29688
|
95.39
|
|
188
|
29892
|
95.95
|
|
189
|
29961
|
96.13
|
南河冲中桥
|
190
|
30095
|
96.48
|
|
191
|
30683
|
98.14
|
桃花湖大桥
|
192
|
30870
|
98.67
|
|
193
|
31163
|
99.42
|
|
194
|
31455
|
100.23
|
|
195
|
38376
|
137.72
|
|
196
|
38426
|
137.99
|
桃锰大桥
|
197
|
38575
|
138.79
|
|
198
|
38773
|
139.86
|
|
199
|
38972
|
140.94
|
|
200
|
39119
|
141.73
|
|
201
|
39318
|
142.31
|
|
202
|
39516
|
142.89
|
|
203
|
39715
|
143.47
|
|
204
|
39914
|
144.04
|
|
205
|
39991
|
144.27
|
|
206
|
40066
|
144.70
|
牛栏坪人行桥
|
207
|
40190
|
145.42
|
|
208
|
40389
|
146.56
|
|
209
|
40587
|
147.13
|
|
210
|
40708
|
147.63
|
南石塅村民组致富桥
|
211
|
40786
|
148.23
|
|
212
|
41004
|
149.31
|
|
213
|
41087
|
149.63
|
六房大桥
|
214
|
41203
|
150.21
|
|
215
|
41402
|
150.85
|
|
216
|
41600
|
151.64
|
|
217
|
41799
|
152.98
|
|
218
|
41856
|
153.19
|
老屋桥
|
219
|
41998
|
153.70
|
|
220
|
42109
|
154.10
|
|
221
|
42125
|
154.25
|
|
222
|
42176
|
154.74
|
马金凹坝
|
223
|
42324
|
156.15
|
|
224
|
42344
|
156.34
|
容幸大桥
|
225
|
42522
|
158.05
|
|
226
|
42721
|
159.94
|
|
227
|
42890
|
160.65
|
马家山桥
|
228
|
42920
|
160.98
|
|
229
|
43093
|
161.86
|
|
230
|
43245
|
162.57
|
关口山桥
|
231
|
43486
|
163.98
|
|
232
|
43630
|
164.63
|
|
233
|
43768
|
165.24
|
|
234
|
43811
|
165.58
|
|
235
|
43907
|
165.71
|
|
236
|
43938
|
165.98
|
|
237
|
44002
|
167.12
|
黑糖坝
|
238
|
44017
|
167.34
|
|
239
|
44096
|
167.65
|
|
240
|
44117
|
167.96
|
|
241
|
44322
|
168.67
|
录公湾一桥
|
242
|
44324
|
168.68
|
|
243
|
44378
|
169.21
|
|
244
|
44387
|
169.42
|
|
245
|
44444
|
170.02
|
|
246
|
44602
|
171.17
|
乌龟洞桥下游坝
|
247
|
44691
|
171.45
|
|
248
|
44759
|
171.87
|
|
249
|
44772
|
171.97
|
|
250
|
44908
|
173.43
|
|
251
|
44977
|
173.97
|
乌龟洞桥上游坝
|
252
|
45418
|
176.32
|
|
253
|
45618
|
178.11
|
|
254
|
45818
|
179.86
|
|
255
|
46080
|
180.99
|
|
256
|
46096
|
181.24
|
下干砂二桥下游坝
|
257
|
46149
|
181.63
|
|
258
|
46159
|
181.97
|
|
259
|
46223
|
182.76
|
下干砂二桥
|
260
|
46247
|
183.11
|
|
261
|
46468
|
183.94
|
下干砂三桥下游坝
|
262
|
46584
|
184.53
|
|
263
|
46653
|
185.15
|
|
264
|
46676
|
185.34
|
下干砂三桥
|
265
|
46702
|
185.62
|
|
266
|
46901
|
186.84
|
|
267
|
47100
|
187.68
|
|
268
|
47297
|
189.31
|
下干砂三桥上游坝
|
269
|
47497
|
190.78
|
|
270
|
47696
|
192.32
|
|
271
|
47894
|
193.12
|
|
272
|
47978
|
194.24
|
刘家坪桥
|
273
|
48093
|
195.34
|
|
274
|
48292
|
197.32
|
|
275
|
48490
|
198.41
|
|
276
|
48689
|
201.23
|
|
277
|
48888
|
203.36
|
|
278
|
49086
|
206.13
|
|
279
|
49285
|
209.87
|
|
280
|
49484
|
211.34
|
|
281
|
49682
|
214.74
|
|
282
|
49881
|
216.76
|
|
283
|
50080
|
220.64
|
|
284
|
50278
|
225.51
|
|
285
|
50477
|
227.59
|
|
286
|
50676
|
229.68
|
|
287
|
50874
|
231.76
|
|
288
|
51063
|
233.84
|
|
表4.3-4金柳桥水水面线计算成果表(P=10%)
序号
|
河道里程数(m)
|
设计洪水位(m)
|
位置
|
1
|
295
|
43.24
|
尖刀嘴民心大桥
|
2
|
496
|
43.43
|
|
3
|
698
|
43.62
|
|
4
|
899
|
43.81
|
|
5
|
936
|
43.84
|
汤家坪大桥
|
6
|
1100
|
44.00
|
|
7
|
1302
|
44.20
|
|
8
|
1453
|
44.34
|
|
9
|
1540
|
44.42
|
梨树桥
|
10
|
1580
|
44.46
|
|
11
|
1781
|
45.13
|
|
12
|
1982
|
45.80
|
|
13
|
2184
|
46.48
|
|
14
|
2347
|
47.02
|
金柳桥
|
15
|
2403
|
47.21
|
|
16
|
2557
|
47.45
|
金柳桥坝
|
17
|
2605
|
47.52
|
|
18
|
2806
|
47.83
|
|
19
|
3007
|
48.14
|
|
20
|
3209
|
48.46
|
|
21
|
3360
|
48.69
|
|
22
|
3389
|
48.74
|
药铺子桥
|
23
|
3463
|
48.85
|
|
24
|
3665
|
49.29
|
|
25
|
3866
|
49.72
|
|
26
|
4067
|
50.16
|
|
27
|
4118
|
50.46
|
木鱼山坝
|
28
|
4269
|
50.60
|
|
29
|
4275
|
50.61
|
木鱼山桥
|
30
|
4312
|
50.69
|
|
31
|
4513
|
51.36
|
|
32
|
4715
|
52.03
|
|
33
|
4916
|
52.70
|
|
34
|
4976
|
52.94
|
永丰桥坝
|
35
|
5053
|
53.15
|
|
36
|
5355
|
53.76
|
|
37
|
5657
|
54.37
|
|
38
|
5774
|
54.61
|
鸡公桥
|
39
|
5836
|
54.73
|
|
40
|
6038
|
54.99
|
|
41
|
6239
|
55.25
|
|
42
|
6294
|
55.32
|
人行桥
|
43
|
6440
|
55.51
|
|
44
|
6628
|
55.75
|
长乐桥
|
45
|
6642
|
55.77
|
|
46
|
6691
|
55.83
|
|
47
|
6892
|
56.01
|
|
48
|
7085
|
56.18
|
牌楼桥
|
49
|
7094
|
56.19
|
|
50
|
7150
|
56.24
|
|
51
|
7352
|
57.11
|
|
52
|
7553
|
57.99
|
|
53
|
7706
|
58.65
|
人行桥
|
54
|
7754
|
58.86
|
|
55
|
7896
|
59.48
|
高桥
|
56
|
7956
|
59.74
|
|
57
|
8009
|
59.97
|
高桥坝
|
58
|
8157
|
60.61
|
|
59
|
8308
|
61.27
|
|
60
|
8379
|
61.58
|
金盆山桥
|
61
|
8453
|
61.90
|
|
62
|
8654
|
62.99
|
|
63
|
8749
|
63.84
|
杨家坝
|
64
|
8856
|
64.08
|
|
65
|
9057
|
65.17
|
|
66
|
9221
|
66.06
|
中心桥
|
67
|
9258
|
66.26
|
|
68
|
9460
|
67.35
|
|
69
|
9493
|
67.81
|
张家坝
|
70
|
9583
|
68.02
|
|
71
|
9602
|
68.63
|
|
72
|
9663
|
68.90
|
天问桥
|
73
|
9803
|
69.52
|
|
74
|
10004
|
70.40
|
|
75
|
10047
|
70.80
|
大水田坝
|
76
|
10072
|
70.92
|
新河桥
|
77
|
10149
|
71.04
|
|
78
|
10163
|
73.86
|
|
79
|
10364
|
74.80
|
|
80
|
10415
|
75.32
|
人行便桥
|
81
|
10455
|
75.55
|
八余公坝
|
82
|
10565
|
75.74
|
|
83
|
10767
|
76.67
|
|
84
|
10968
|
77.61
|
|
85
|
11091
|
78.19
|
土门桥坝
|
86
|
11169
|
78.55
|
|
87
|
11213
|
78.75
|
|
88
|
11374
|
79.58
|
梁家山嘴桥
|
89
|
11414
|
79.78
|
|
90
|
11615
|
80.82
|
|
91
|
11817
|
81.85
|
|
92
|
11981
|
82.70
|
桥湾里大桥
|
93
|
12018
|
82.89
|
|
94
|
12110
|
83.36
|
|
95
|
12261
|
84.62
|
|
96
|
12461
|
86.29
|
|
97
|
13284
|
92.01
|
幸福桥
|
98
|
13561
|
93.93
|
|
99
|
13763
|
95.61
|
|
100
|
13769
|
95.66
|
沙场桥
|
101
|
13964
|
97.29
|
|
102
|
14131
|
98.68
|
黄茅坑下桥
|
103
|
14166
|
98.97
|
|
104
|
14206
|
99.30
|
黄茅坑上桥
|
105
|
14350
|
100.51
|
|
106
|
14480
|
102.39
|
杨材口桥
|
107
|
14551
|
103.42
|
|
108
|
14752
|
106.32
|
|
109
|
14795
|
106.94
|
南峰村口桥
|
110
|
14954
|
109.23
|
|
111
|
15155
|
112.13
|
|
112
|
15223
|
113.11
|
石头坪桥
|
113
|
15380
|
115.37
|
|
114
|
15581
|
120.37
|
|
115
|
15681
|
122.86
|
楠竹山桥
|
116
|
15782
|
125.38
|
|
117
|
15984
|
130.38
|
|
118
|
16014
|
131.26
|
|
4.3.2 洪水位标图
根据收集到的无堤防河段设计洪水位值,按河段长度200 米一段内插求取各河段的设计洪水位值。根据工作底图上的高程点和等高线等高程信息标注各河段的设计洪水位,然后在工作底图上将离散的点,连接成设计洪水位线。
4.3.3 管理范围界线初步划定
本次獭溪、金柳桥水管理范围根据设计洪水位线和管理范围划定标准按有堤段、无堤段和特殊段在工作底图上初步划定管理范围界线,桃花江水库根据水库正常蓄水位划定管理范围线。在管理范围划定时重点核查了河段原农村集体土地所有权调查的权属界线、城镇规划红线、征地红线、土地使用证等相关权源资料,如果集体土地所有权调查成果符合管理范围划定的要求,且与相关权属资料一致,则以所有权确权成果作为管理范围界线。如果集体土地所有权界线与管理范围划定的要求存在较大偏差,则不考虑农村集体土地所有权界线,直接按照管理范围划定要求划定。
4.3.4 界桩和告示牌预布设
1、界桩和告示牌布设位置
獭溪干流左岸预布设界桩54座,右岸预布设界桩53座,左岸预布设告示牌7座,右岸预布设告示牌3座;金柳桥水左岸预布设界桩14座,右岸预布设界桩16座,左岸预布设告示牌1座,右岸预布设告示牌2座;桃花江水库水库预布设界桩18座。具体情况见附表1~9。界桩和告示牌的布设位置原则如下:

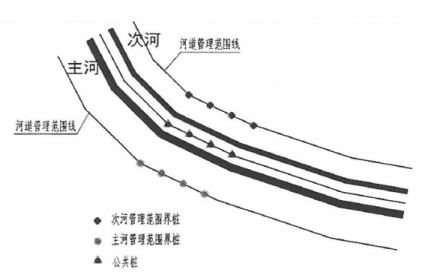

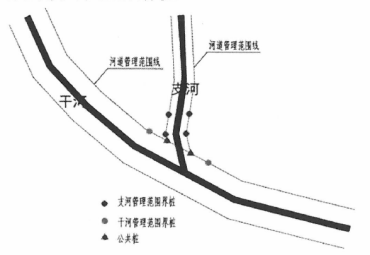

(1)界桩布设原则
总体上管理范围界桩间距在城镇地区不宜大于200米,其他地区不宜大于1000米,当按照界桩布设规则,界桩落在湿地、水域等不适宜埋设区域时,在管理范围界线方向上调整界桩位置,在无生产、生活、人类活动的陡崖、荒山、森林等河段,可根据实际情况加大界桩间距。遇到下列情况时增设管理范围界桩:
1)重要下河通道(车行通道);
2)重要码头、桥梁、取水口、电站等涉河设施处;
3)河道拐弯(角度小于120度)处;
4)水事纠纷和水事案件易发地段或行政界;

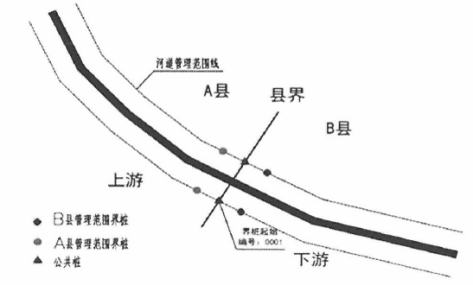

5)县界交界、河道尽头处应埋设界桩。
对于下述情况应该埋设公共界桩,对于需布设公共界桩的河段,先开展划界工作的河段要按照划界标准,先初步确定公共界桩的位置后划界河段要主动与先划界河段进行接边。
①干、支河交汇处
干、支河交汇处需设置公共界桩,并按照干河界桩埋设,支河划界成果信息化时需采集公共桩数据并进行编号;干河管理范围内不再埋设支河管理范围界桩。

图4.3干支流交汇无控制性建筑物
②主、次河平行(两河三堤)
主、次河平行且管理范围交叉,交叉处管理范围设置公共界桩,并按照主河埋桩,次河划界成果信息化时需采集公共桩数据并进行编号。

图4.4主干流平行
③)相邻行政区
相邻行政辖区管理范围在接边处需采用同一标准划定,管理范围与行政边界交汇处需设置公共界桩并按照上游(湖泊、水库等按照顺时针方向)行政区编号,下游划界成果信息化时需采集公共桩数据并作为起始编号。公共界桩仅作为管理范围界线标识,不表征行政区划界线。

图4.5相邻行政界线
(2)告示牌布设位置原则
城市规划区告示牌不少于3处,城镇规划区告示牌不少于1处。告示牌通常设置在:
1)城镇规划区上、下游;
2)要下河通道(车行通道);
3)人口密实或人流聚集地点河岸。
2、代码及编号
(1)水系代码
HYDL和 HYDA图层的水系码与第一次水利普查成果保持一致,水系编码需 注意接边,避免编码重复或 不 一致。
(2)界桩的编号
1)界桩编号起始点选择河道源头或县级行政界线与河道交叉处,桩(牌)布设顺序原则上按河道行洪、排涝方向自下往上,面向下游分左、右编号,特殊河段也可自上而下编号。对于孤立于县级行政区域内的河段,先按照界桩布设规则对未划界河段界桩数量进行估算,然后根据估算结果进行编号。
2)编码规则为“河流编码-县级行政区划代码-岸别-共桩标识码-界桩号”,其中岸别编码“L”代表左岸,“R”代表右岸,“S”代表缺省值,不区分左右岸; 0代表非共桩,1代表干河(湖泊、水库)与支河(出入湖河道、溢洪道)管理范围共桩,2代表主次河平行(两河三堤)管理范围共桩,3代表河道(湖泊)与拦河大坝等水利工程管理范围共桩,4代表跨县河道(湖泊)管理范围共桩。如FE1C47C0000R-430922-430922-R0003表示,獭溪右岸第三根非公用界桩。共桩要在各自划界单元中分别编码。当水闸、拦河大坝与河道管理范围一并划定时,可以不用公共界桩区分。
3)两条河道(湖泊)界线交叉点及公共边界界桩编号以级别高低、平级河道以先勘定的河道(湖泊)界线为准设立界桩。
4)若在已立界桩之间需要加埋界桩时,其界桩编号在上一个原有界桩号后加“”再加数字序号,保证同一河道(湖泊)界桩编号不重号。
(3)管理范围线编码
管理范围线按照“河流编码-县级行政区划代码-岸别界线号”格式。如 FE1C47C0000R-430922—R002表示,獭溪右岸管理范围线第二段,根据不同标准或依据划定的管理范围线要用独立线段表示。
(4)管理范围面编码
管理范围按照“河流编码-县级行政区划代码”格式,如FE1C47C0000R-430922 表示,獭溪管理范围。
(5)管理范围告示牌编号
管理范围告示牌编号按照"河流编码一县级行政区划代码—岸别顺序号",如FE1C47C0000R-430922—R003 表示,獭溪右岸第三座告示牌。
3、界桩和告示牌的设计
(1)管理范围界桩
1)采用长方形柱体,尺寸150mm×130mm×1000mm,四角切除棱角,切除棱角边长10mm。地面以上高度为400mm,地下600mm。刻注以下内容:
•界桩在向河道面喷涂“严禁破坏”(竖排,字规格为50mm×50mm,字体为黑体,颜色为蓝色,字问距20mm。)
•背河道面喷涂“严禁移动”(竖排,字规格为50mm×50mm ),字体为黑体,颜色为蓝色,字问距20mm。
•向河道面左侧面从上至下分别刻注水利标志(蓝色,长50mm×50mm) ,河名(红色,字规格为50mm×50mm,字问距5mm,河道名称较长时,字高不变,宽度可适当调整))、管理范围线(蓝色,字规格35mm×35mm,字问距5mm,与河道名称行间距20mm),编号(编号分两行刻注,第一行为“行政区名+岸别”,如“桃江县左”,第二行为编号,编号只取正式编号后三位,如“第001号”,字体长仿宋、 规格25mm×25mm,字问距5mm,行间距10mm),字体均为阴文,字体为隶书。
•在向河道面右侧面刻注"XX县(区)人民政府",文字采用红色、竖排,字规格为40mm×40mm,字距顶面20mm,字间距5mm,右下角刻注埋设时间"以XX年 XX月",字体均为阴文,字体为隶书。
•一般管理界桩盖顶刷亮蓝色,公共界桩界桩顶部采用红色油漆喷涂,厚度15mm。以上设计中,数量较多的文字,可适当缩小其大小,以美观清晰为宜。
•公共界桩按照划界对象临近原则,在向河道面面左和面右侧面分别刻注相关内容,刻注内容和要求按照一般界桩向河道 面面左侧面。
•界桩顶部应刻注十字丝或植入钢钉,以精确定位界桩坐标。
2)制作材料:
钢筋混凝土预制、青石料或大理石,混凝土安装时现浇(混凝土标号不低于 C20),采用混凝土材料时,需外喷仿花岗岩外墙漆并在四角配置四根长度700mm以上的φ12钢筋。
埋设要求:地面以下600mm,地上露出400mm,周围用泥土填筑密实。界桩安装埋设点为坚硬岩石基础时,可直接开凿基坑,将界桩桩体镶嵌于岩石基坑内或在岩石上直接雕刻。

图4.6 界桩结构图

图4.7界桩平面图

图4.8界桩钢筋图
(2)管理范围界牌
1)制作规格:横截面形状为长方形,长500mm×宽400mm。立面做阴文(除喷涂编码外),字体为隶书,从上至下分别刻注水利标志(蓝色,宽100mm×长50mm)、××江(河)名(红色,字规格为60mm×60mm,字间距10mm,河道名称较长时字高不变,宽度适当调整)、管理线(蓝色,字规格为40mm×40mm,字间距10mm)、编码(红色,字体长仿宋、规格为35mm×35mm,间距5mm),名称较长时,字高度不变,宽度可适当调整)。以上标志及文字均居中,均为凹形字,数量较多的文字,可适当缩小其大小,以美观、清晰为宜。
2)制作材料:钢筋混凝土预制、请石料或大理石,混凝土标号不低于C20。采用混凝土材料时,需在界桩四角预制4根φ12 钢筋,需喷仿花岗岩外墙漆。
3)安装要求:按嵌入式、壁挂式、斜式。界牌安装时应基本面向河道,且处于醒目位置。其中,嵌入式界牌和壁挂式界牌,垂直方向上偏斜不应超过5゜;水平方向上与河道岸线夹角偏斜不应超过45゜;斜式界牌,埋设时其与地面约30°夹角,低侧距地面约20mm,高侧距地面约220mm。
4)其他要求:原则上均采用界桩,特殊困难地区方可使用界牌。

图4.9界牌立面图
(3)管理范围告示牌
1)制作规格:告示牌总宽1600mm,高2300mm(地面以上),其中面板尺寸1500mm×l000mm (宽×高)。告示牌采用蓝底白字,落款为“:XX:X县(区、市)人民政府”,告示内容如图4.11和图4.13所示。标注文字的字体标题采用黑体,其他均采用宋体,字号大小可根据字数适当缩放,以美观、清晰为宜。
2)制作材料:采用<p50mm 不锈钢管或热镀管制作文架,面板采用铝反光面板制作。
3)埋设要求:告示牌立柱管埋入地下400mm,四周浇筑600×600mm的C20赴底座固定。
4)一般告示牌在城市规划区不少于3处,乡镇规划区不少于1处,告示牌应尽量设置在穿越城镇规划区上下游、重要下河通道(车行通道)、人口密集或人流聚集地点河岸。

图4.10告示牌正面示意图

图4.11告示牌正面参考内容

图4.12告示牌背面示意图

图4.13告示牌背面参考内容
4.4 管理范围线实地修正
对照室内初步划定的管理范围界线,逐河段实地现场核实管理范围界线。利用网络RTK技术,实地采集管理范围线基准线,内业并对基准线进行优化处理,根据划界标准进行有堤段、无堤段和特殊段进行管理范围界线修正并预布界桩和告示牌。对拟埋设界桩和告示牌位置如发现实地无法埋设的和不利于保护的地点进行调整与重新确定,然后利用最新的1:2000正射影像资料对管理范围界线进行调整,最终形成管理范围划定图。
5 划界标准
5.1 划界依据
5.1.1 有堤防划界依据
(1)《湖南省河湖管理范围划定技术导则》3.1
①有堤防的河道、湖泊,其管理范围为两岸堤防之间的水域、沙洲、滩地、行洪区,两岸堤防及护堤地。护堤地的界定应符合"现已确定或历史形成、社会公认"的标准。
②对于特别重要的堤防工程或重点险工险段,根据工程安全和管理运行需要,可适当扩大护堤地范围。
③如果农村集体土地所有权确权调查成果或水利工程已征地范围界线符合上述管理范围划定要求,则以所有权确权调查成果或征地范围界线作为管理范围界线。
④管理范围界线走向尽量与线状地物一致,不影响正常生产生活,对于田埂等细小线状地物,管理范围界线尽量沿细小线状地物中线,对于道路等有一定宽度的线状地物沿线状地物的外侧确定,原则上不包含线状地物本身。
(2)《湖南省实施〈中华人民共和国水法〉办法》第16条第1款
防洪、防涝的堤防、间堤背水坡脚向外水平延伸30至50米(经过城镇的堤段不得少于10米)为管理范围。保护范围视堤防重要程度、堤基土质条件划定。
(3)《湖南省实施〈中华人民共和国河道管理条例〉办法》第12条第1款
有堤防的河道,临河界限应当在堤防背水侧护堤地以外。
(4)《中华人民共和国防洪法》(2016年修正)第21条
有堤防的河道、湖泊,其管理范围为两岸堤防之间的水域、沙洲、滩地、行洪区和堤防及护堤地。
(5)《中华人民共和国河道管理条例》(2018年修订)第20条第1款
有堤防的河道,其管理范围为两岸堤防之间的水域、沙洲、滩地(包括可耕地)、行洪区,两岸堤防及护堤地。
(6)《堤防工程设计规范》(GB50286-2013)13.2.2
护堤地的宽度应从堤脚计起,并应根据工程级别结合当地的自然条件、历史习惯和土地资源开发利用等情况综合分析确定。背水侧护堤地宽度可按《堤防工程设计规范》(GB50286-2013)表13.2.2确定,临水侧护堤地宽度可结合河道管理需要及工程实际情况确定。大江大河重要地方、城市防洪堤、重点险工段的堤背水侧护堤地宽度,可根据具体情况调整确定。
表5.1-1 护堤地宽度
工程级别
|
1
|
2、3
|
4、5
|
护堤地宽度(m)
|
30~20
|
20~10
|
10~5
|
(7)《湖南省桃江县河道划界认定书(獭溪卷)》(1999年,桃江县人民政府编制)
1、獭溪城镇段(桃花江镇)的划界标准为至河坎坎脚线垂直水平方向延伸10m;
2、獭溪农村段(至桃花江水库出口处)的划界标准为至河坎坎脚线垂直水平方向延伸20m。
5.1.2 无堤防划界依据
(1)《湖南省河湖管理范围划定技术导则》3.2
①无堤防的河道、湖泊管理范围界线应为设计洪水位或历史最高洪水位线,划界设计洪水标准按防洪规划确定,无防洪规划的按《防洪标准》(GB50201-2014)确定,具体范围应以防洪规划和影响对象的重要性确定。
②平原河道,当设计洪水位覆盖面积过大时,可以以河口向外延伸30至50米(经过城镇的堤段不得少于10米),确定管理范围。
③如果农村集体土地所有权确权调查成果或水利工程已征地范围界线符合上述管理范围划定要求,则以所有权确权调查成果或征地范围界线作为管理范围界线。
④管理范围界线走向尽量与线状地物一致,不影响正常生产生活,对于田埂等细小线状地物,管理范围界线尽量沿细小线状地物中线,对于道路等有一定宽度的线状地物尽量沿边线或绿化带。
⑤对于缺少设计洪水位资料的无堤防河道、水库和湖泊,要进行设计洪水分析计算。
(2)《湖南省实施〈中华人民共和国河道管理条例〉办法》第12条第2款
无堤防的河道,临河界限应当在设计洪水位线20米以外。
(3)《中华人民共和国防洪法》(2016年修正)第21条
无堤防的河道、湖泊,其管理范围为历史最高洪水位或者设计洪水位之间的水域、沙洲、滩地和行洪区。
(4)《中华人民共和国河道管理条例》(2018年修订)第20条第2款
无堤防的河道,其管理范围根据历史最高洪水位或者设计洪水位确定。
(5)《防洪标准》(GB50201-2014)
划界设计洪水标准按防洪规划确定,无防洪规划按《防洪标准》4.2.1,4.3.1确定。
5.1.3 特殊情况划界依据
(1)《湖南省河湖管理范围划定技术导则》3.3
①如堤防有缺口、不连续,缺口长度小于50米时,可参照现状堤防线走向趋势,通过上下游有堤防段平顺连接确定管理范围。当缺口长度大于50米时要按照无堤防的相关规定划定。
②交通、市政、土地整理等建设对堤身培厚、加宽后有明显堤脚的堤防,管理范围以外堤脚为基准确定,或以堤后排水沟外口确定;交通、市政、土地整理等建设对堤身培厚、培宽后无明显堤脚的,堤防管理范围线划定至少按《堤防工程设计规范》 (GB50286-201)中的达标堤防断面尺寸确定堤脚范围。
③堤防直接为防洪墙段,根据堤防防洪等级按设计洪水位超高0.5米自墙后虚拟堤防断面,确定管理范围。
④河道上的水库库区按河道一并划界,库区以上河道无堤防无规划时,其管理范围线为水库设计洪水位线。
⑤对已划界、已埋桩的河道、湖泊管理范围要进行复核,对不满足要求或不切实际的本次应予以修正,基本满足要求的维持现状。
⑥对河势不稳、河槽冲淤变化明显、主流摆动的河段,划定管理范围时应考虑河势演变影响,适当留有余地。
⑦河湖管理范围划界工作政策性很强,依法依规是前提,对于地方出台了地方性规定标准的,按照属地管理原则,可以具体的地方政策法规作为依据,但不能超过相关法律法规的标准。
(2)《湖南省实施《中华人民共和国水法》办法》第16条:
第16条第2款:水库库区设计洪水位线以下(包括库内岛屿),大坝背水坡脚向外水平延伸30至200米,大坝两端山坡自开挖线起顺坡向外延伸50至100米(到达分水岭不足50米的至分水岭上),溢洪道两端自山坡开挖线起顺坡向外延伸10至20米为管理范围。库区管理范围边缘向外延伸20至100米为保护范围;大坝、溢洪道保护范围根据坝型、坝高及坝基情况划定。
第16条第3款:船闸上下游航道护岸末端、水闸上下游翼墙末端以内为管理范围,管理范围边缘向外延伸50至200米为保护范围。
第16条第4款:引水工程、水轮泵站、水力发电站的拦河坝两端向外延伸50至200米,河床、河堤护砌线末端向上下游各延伸500米为保护范围。
第16条第5款:水力发电站厂房、机电排灌站枢纽建筑物周边向外延伸20至100米,进出水渠(管)道自拦污栅向外延伸100至500米水面为保护范围。金柳桥水的划界标准为至河坎坎脚线垂直水平方向延伸10m。
5.2 划界标准
5.2.1 有堤防划界标准
獭溪、金柳桥水堤防等级为5级,规范设计护堤地宽度介于5~10米。依据《湖南省桃江县河道划界认定书(獭溪卷)》(1999年,桃江县人民政府编制)划界成果“獭溪河段按照河坎坎脚线垂直水平方向延伸10、20m定界”。根据历史划界成果,综合考虑划界依据,本次獭溪、金柳桥水有堤防段管理范围划定标准为:
(1)有堤防农村段,堤防背水坡脚向外水平延伸20米;
(2)有堤防城镇段,堤防背水坡脚向外水平延伸10米。
5.2.2 无堤防划界标准
(1)无堤防河段管理范围线为设计洪水位线;
5.2.3 特殊情况划界标准
(1)桃花江水库库区段以水库正常蓄水位为管理范围线;大坝背水坡脚向外水平延伸100m、大坝两端向外延伸50m作为管理范围线;溢洪道两端向外延伸20m为管理范围线;管理用房现有院基外边线为管理范围线;
(2)堤防有缺口、不连续,参照现状堤防线走向趋势,通过上下游有堤防段平顺连接确定管理范围;
(3)其他涉河工程:桥梁、拦河坝、水闸两段向外延伸50m作为管理范围,管理用房现有院基外边线为管理范围。
以上有堤防段、无堤防段以及特殊段分段划界标准详见5.3章节河段管理范围划定标准表。
5.3 河段管理范围划定标准表
按以上划定原则与划界水位值,对獭溪、桃花江水库、金柳桥水进行了管理范围的界线划定,具体界线划定标准如表5.3-1~5所示:
表5.3-1 獭溪(左岸)管理范围划定标准表
岸别
|
类别
|
起点
|
终点
|
河段属性
|
依据
|
划界标准
|
备注
|
河道里程数(km)
|
点位坐标
|
河道里程数(km)
|
点位坐标
|
护堤地范围
|
其他标准
|
左岸
|
有堤防
|
0.00
|
610944.82,3157843.93
|
4.27
|
611248.75,3154605.53
|
城镇河段
|
《湖南省实施<中华人民共和国水法>办法》第16条
|
依据堤脚线向河道外侧水平延伸10m
|
|
|
左岸
|
有堤防
|
4.27
|
611248.75,3154605.53
|
6.72
|
611687.36,3152250.82
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
左岸
|
有堤防
|
6.72
|
611750.72,3152091.4
|
28.12
|
609580.95,3136735.85
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
左岸
|
无堤防
|
28.12
|
609580.95,3136735.85
|
28.42
|
609336.36,3136873.35
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
依据10年一遇洪水位线
|
|
左岸
|
有堤防
|
28.42
|
609336.36,3136873.35
|
29.23
|
608539.74,3136717.49
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
左岸
|
无堤防
|
29.23
|
608539.74,3136717.49
|
29.68
|
608296.33,3136440.95
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
依据10年一遇洪水位线
|
|
左岸
|
有堤防
|
29.68
|
608296.33,3136440.95
|
29.91
|
608323.2,3136212.82
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
左岸
|
无堤防
|
29.91
|
608323.2,3136212.82
|
31.24
|
608151.07,3135011.48
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
依据10年一遇洪水位线
|
|
左岸
|
无堤防
|
31.24
|
602138.67,3132729.67
|
43.79
|
594894.56,3128062.92
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
依据10年一遇洪水位线
|
|
表5.3-2 獭溪(右岸)管理范围划定标准表
岸别
|
类别
|
起点
|
终点
|
河段属性
|
依据
|
划界标准
|
备注
|
河道里程数(km)
|
点位坐标
|
河道里程数(km)
|
点位坐标
|
护堤地范围
|
其他标准
|
右岸
|
无堤防
|
0.00
|
611013,3157979.91
|
2.21
|
611928.04,3156206.01
|
城镇河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据道路边线
|
|
|
右岸
|
无堤防
|
2.21
|
611928.04,3156206.01
|
4.35
|
611143.71,3155060.51
|
城镇河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
依据10年一遇洪水位线
|
|
右岸
|
有堤防
|
4.35
|
611143.71,3155060.51
|
6.7
|
611717.61,3152870.16
|
城镇河段
|
《湖南省实施<中华人民共和国水法>办法》第16条
|
依据堤脚线向河道外侧水平延伸10m
|
|
|
右岸
|
有堤防
|
6.7
|
611717.61,3152870.16
|
12.57
|
612179.15,3147667.47
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
右岸
|
有堤防
|
12.57
|
612179.15,3147667.47
|
14.64
|
612804.26,3145818.78
|
城镇河段
|
《湖南省实施<中华人民共和国水法>办法》第16条
|
依据堤脚线向河道外侧水平延伸10m
|
|
|
右岸
|
无堤防
|
14.64
|
612804.26,3145818.78
|
18.37
|
614616.83,3143003.48
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据道建筑边线
|
|
|
右岸
|
有堤防
|
18.37
|
614616.83,3143003.48
|
18.73
|
614688.25,3142685.11
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
右岸
|
有堤防
|
18.73
|
614688.25,3142685.11
|
18.82
|
614653.53,3142603.13
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
右岸
|
有堤防
|
18.82
|
614653.53,3142603.13
|
19.92
|
614061.41,3141693.64
|
城镇河段
|
《湖南省实施<中华人民共和国水法>办法》第16条
|
依据堤脚线向河道外侧水平延伸10m
|
|
|
右岸
|
有堤防
|
19.92
|
614061.41,3141693.64
|
21.03
|
614465.06,3140734.22
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
右岸
|
有堤防
|
21.03
|
614465.06,3140734.22
|
21.41
|
614537.04,3140364.54
|
城镇河段
|
《湖南省实施<中华人民共和国水法>办法》第16条
|
依据堤脚线向河道外侧水平延伸10m
|
|
|
右岸
|
无堤防
|
21.41
|
614537.04,3140364.54
|
25.86
|
612811.53,3136818.55
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
依据10年一遇洪水位线
|
|
右岸
|
有堤防
|
25.86
|
612811.53,3136818.55
|
31.16
|
608460.37,3135945.81
|
农村河段
|
《湖南省实施<中华人民共和国水法>办法》第16条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
右岸
|
无堤防
|
31.16
|
608460.37,3135945.81
|
32.16
|
608219.49,3135084.97
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
依据10年一遇洪水位线
|
|
右岸
|
无堤防
|
32.16
|
602138.66,3132673.58
|
44.6
|
594900.26,3128065.81
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
依据10年一遇洪水位线
|
|
表5.2-3 金柳桥水(左岸)管理范围划定标准表
岸别
|
类别
|
起点
|
终点
|
河段属性
|
依据
|
划界标准
|
备注
|
河道里程数(km)
|
点位坐标
|
河道里程数(km)
|
点位坐标
|
护堤地范围
|
其他标准
|
左岸
|
有堤防
|
0.00
|
611687.36,3152250.82
|
0.25
|
611496.23,3152189.23
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
左岸
|
无堤防
|
0.25
|
611496.23,3152189.23
|
3.47
|
609638.19,3150106.36
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
10年一遇洪水位线
|
|
左岸
|
有堤防
|
3.47
|
609638.19,3150106.36
|
5.06
|
609076.88,3148673.54
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
《湖南省河湖管理范围划定技术导则》3.1条
|
|
左岸
|
无堤防
|
5.06
|
609076.88,3148673.54
|
8.78
|
606769.71,3147964.95
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
10年一遇洪水位线
|
|
左岸
|
有堤防
|
8.78
|
606769.71,3147964.95
|
12.22
|
604196.49,3145754.43
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
左岸
|
无堤防
|
12.22
|
600965.33,3147375.22
|
16.95
|
604196.49,3145754.43
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
10年一遇洪水位线
|
|
表5.2-4 金柳桥水(右岸)管理范围划定标准表
岸别
|
类别
|
起点
|
终点
|
河段属性
|
依据
|
划界标准
|
备注
|
河道里程数(km)
|
点位坐标
|
河道里程数(km)
|
点位坐标
|
护堤地范围
|
其他标准
|
右岸
|
无堤防
|
0.07
|
611750.72,3152091.4
|
2.37
|
610179.34,3151029.2
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
10年一遇洪水位线
|
|
右岸
|
有堤防
|
2.37
|
610179.34,3151029.2
|
3.3
|
609775.71,3150213.26
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
右岸
|
无堤防
|
3.3
|
609775.71,3150213.26
|
3.57
|
609697.02,3150058.96
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
10年一遇洪水位线
|
|
右岸
|
有堤防
|
3.57
|
609697.02,3150058.96
|
11.55
|
604226.4,3145471.96
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.1条
|
依据堤脚线向河道外侧水平延伸20m
|
|
|
右岸
|
无堤防
|
11.55
|
604226.4,3145471.96
|
16.48
|
600958.18,3147374.93
|
农村河段
|
《湖南省河湖管理范围划定技术导则》3.2 条
|
|
10年一遇洪水位线
|
|
表5.2-5 桃花江水库管理范围划定标准表
划界类别
|
岸线长度
(km)
|
起点坐标
|
终点坐标
|
依据
|
划界标准
|
备注
|
大坝坝脚
|
0.24
|
X=3134933.478,Y=608078.444
|
X=3135109.176,Y=608242.034
|
《湖南省实施《中华人民共和国水法》办法》16条
|
依据背水坡坝脚往外侧延伸100米
|
|
大坝坝端
|
0.38
|
X=3135109.176,Y=608242.034
|
X=3134799.616,Y=608465.48
|
《湖南省实施《中华人民共和国水法》办法》16条
|
依据大坝坝端往外侧延伸50米
|
|
水库库区
|
25.24
|
X=3134799.616,Y=608465.48
|
X=3132673.577,Y=602138.656
|
《湖南省实施《中华人民共和国水法》办法》16条
|
依据水库正常蓄水位
|
|
水库库区
|
14.39
|
X=3132729.667,Y=602138.668
|
X=3134860.274,Y=608127.921
|
《湖南省实施《中华人民共和国水法》办法》16条
|
依据水库正常蓄水位
|
|
大坝坝端
|
0.09
|
X=3134860.274,Y=608127.921
|
X=3134933.478,Y=608078.444
|
《湖南省实施《中华人民共和国水法》办法》16条
|
依据大坝坝端往外侧延伸50米
|
|
6 其他相关情况说明
獭溪干流左岸预布设界桩54座,右岸预布设界桩53座,左岸预布设告示牌7座,右岸预布设告示牌3座,左岸管理范围线总长度为43.79km,右岸管理范围线总长度为44.6km,河道管理范围面大小为4.45km2;金柳桥水左岸预布设界桩14座,右岸预布设界桩16座,左岸预布设告示牌1座,右岸预布设告示牌2座,左岸管理范围线总长度为16.96km,右岸管理范围线总长度为16.48km,河道管理范围面大小为1.14km2;桃花江水库水库预布设界桩18座,管理范围面大小为5.410km2。
(1)河湖管理范围划定方案编制过程中形成电子数据成果内容和各项技术指标均严格按照《湖南省河湖管理范围划定技术导则》要求进行。
(2)经比对核查,按照划界标准划定的管理范围界线都大于农村集体土地所有权调查成果中的国有河道用地界线,这主要是由于在集体土地所有权调查过程中,与河道有关的调查成果基本仅由村组单方指定,大部分有堤防河段的国有土地所有权范围都是以堤脚线为界。故不考虑农村集体土地所有权界线,直接按照管理范围划定要求划定。
(3)根据《湖南省实施<中华人民共和国水法>办法》、《湖南省实施<中华人民共和国河道管理条例>办法》相关规定,本次划界方案管理范围线向外水平延伸100m为保护范围线。
(4)实地埋设界桩与数据库中的界桩成果相对应,因实际原因未能埋设或埋设位置出现偏差等情况的以数据库中的界桩成果为准。
7 附件
附表1:獭溪(左岸)管理范围界桩成果表
附表2:獭溪(右岸)管理范围界桩成果表
附表3:金柳桥水(左岸)管理范围界桩成果表
附表4:金柳桥水(右岸)管理范围界桩成果表
附表5:桃花江水库管理范围界桩成果表
附表6:獭溪:(左岸)管理范围告示牌成果表
附表7:獭溪:(右岸)管理范围告示牌成果表
附表8:金柳桥水(左岸)管理范围告示牌成果表
附表9:金柳桥水(右岸)管理范围告示牌成果表
附图:獭溪、桃花江水库、金柳桥水管理范围线划定图(见另册)
獭溪(左岸)管理范围界桩成果表
附表1
序号
|
桩名(编号)
|
坐标
|
备注
|
X
|
Y
|
1
|
FE1C47C0000R-430922-L1001
|
3157843.93
|
610944.82
|
与资水共桩
|
2
|
FE1C47C0000R-430922-L0002
|
3157751.4
|
611139.43
|
普通界桩
|
3
|
FE1C47C0000R-430922-L0003
|
3157620.12
|
611305.1
|
普通界桩
|
4
|
FE1C47C0000R-430922-L0004
|
3157456.61
|
611494.44
|
普通界桩
|
5
|
FE1C47C0000R-430922-L0005
|
3157309.88
|
611660.75
|
普通界桩
|
6
|
FE1C47C0000R-430922-L0006
|
3157073.69
|
611702.37
|
普通界桩
|
7
|
FE1C47C0000R-430922-L0007
|
3156544.64
|
611727.67
|
普通界桩
|
8
|
FE1C47C0000R-430922-L0008
|
3156302.96
|
611735.29
|
普通界桩
|
9
|
FE1C47C0000R-430922-L0009
|
3156044.26
|
611676.45
|
普通界桩
|
10
|
FE1C47C0000R-430922-L0010
|
3155932.34
|
611492.43
|
普通界桩
|
11
|
FE1C47C0000R-430922-L0011
|
3155810.69
|
611277.62
|
普通界桩
|
12
|
FE1C47C0000R-430922-L0012
|
3154652.97
|
611224.68
|
普通界桩
|
13
|
FE1C47C0000R-430922-L0013
|
3154034.08
|
611518.43
|
普通界桩
|
14
|
FE1C47C0000R-430922-L0014
|
3152844.91
|
611600.54
|
普通界桩
|
15
|
FE1C47C0000R-430922-L1015
|
3152250.82
|
611687.36
|
普通界桩
|
16
|
FE1C47C0000R-430922-L1016
|
3152091.4
|
611750.72
|
普通界桩
|
17
|
FE1C47C0000R-430922-L0017
|
3151032.59
|
612169.14
|
普通界桩
|
18
|
FE1C47C0000R-430922-L0018
|
3150352.43
|
611900.84
|
普通界桩
|
19
|
FE1C47C0000R-430922-L0019
|
3149059.34
|
611305.85
|
普通界桩
|
20
|
FE1C47C0000R-430922-L0020
|
3148233.91
|
611547.4
|
普通界桩
|
21
|
FE1C47C0000R-430922-L0021
|
3147691.41
|
612044.98
|
普通界桩
|
22
|
FE1C47C0000R-430922-L0022
|
3146596.15
|
612489.02
|
普通界桩
|
23
|
FE1C47C0000R-430922-L0023
|
3145889.86
|
612688.15
|
普通界桩
|
24
|
FE1C47C0000R-430922-L0024
|
3145193.43
|
612616.98
|
普通界桩
|
25
|
FE1C47C0000R-430922-L0025
|
3144374.53
|
613344.54
|
普通界桩
|
26
|
FE1C47C0000R-430922-L0026
|
3143579.72
|
614195.86
|
普通界桩
|
27
|
FE1C47C0000R-430922-L0027
|
3142823.58
|
614572.4
|
普通界桩
|
28
|
FE1C47C0000R-430922-L0028
|
3141926.69
|
614074.59
|
普通界桩
|
29
|
FE1C47C0000R-430922-L0029
|
3141241.45
|
614122.5
|
普通界桩
|
30
|
FE1C47C0000R-430922-L0030
|
3140109.85
|
614479.47
|
普通界桩
|
31
|
FE1C47C0000R-430922-L0031
|
3139351.94
|
614392.48
|
普通界桩
|
32
|
FE1C47C0000R-430922-L0032
|
3138337.58
|
613946.65
|
普通界桩
|
33
|
FE1C47C0000R-430922-L0033
|
3137369.7
|
613422.65
|
普通界桩
|
34
|
FE1C47C0000R-430922-L0034
|
3136937.02
|
612809.37
|
普通界桩
|
35
|
FE1C47C0000R-430922-L0035
|
3136727.64
|
611831.16
|
普通界桩
|
36
|
FE1C47C0000R-430922-L0036
|
3136420.89
|
610893.29
|
普通界桩
|
37
|
FE1C47C0000R-430922-L0037
|
3136491.41
|
610024.58
|
普通界桩
|
38
|
FE1C47C0000R-430922-L0038
|
3136836.07
|
609121.46
|
普通界桩
|
39
|
FE1C47C0000R-430922-L0039
|
3136191.56
|
608349.46
|
普通界桩
|
40
|
FE1C47C0000R-430922-L0040
|
3135011.48
|
608151.07
|
与金柳桥水共桩
|
41
|
FE1C47C0000R-430922-L0041
|
3132729.67
|
602138.67
|
与金柳桥水共桩
|
42
|
FE1C47C0000R-430922-L0042
|
3132815.05
|
601465.56
|
普通界桩
|
43
|
FE1C47C0000R-430922-L0043
|
3132424.71
|
601110.03
|
普通界桩
|
44
|
FE1C47C0000R-430922-L0044
|
3132040.55
|
600193.75
|
普通界桩
|
45
|
FE1C47C0000R-430922-L0045
|
3131806.64
|
599603.84
|
普通界桩
|
46
|
FE1C47C0000R-430922-L0046
|
3131314.39
|
598947.85
|
普通界桩
|
47
|
FE1C47C0000R-430922-L0047
|
3131052.1
|
598109.96
|
普通界桩
|
48
|
FE1C47C0000R-430922-L0048
|
3131177.45
|
597275.57
|
普通界桩
|
49
|
FE1C47C0000R-430922-L0049
|
3130785.32
|
596706.82
|
普通界桩
|
50
|
FE1C47C0000R-430922-L0050
|
3129850.15
|
596575.15
|
普通界桩
|
51
|
FE1C47C0000R-430922-L0051
|
3129293.67
|
596297.87
|
普通界桩
|
52
|
FE1C47C0000R-430922-L0052
|
3128453.35
|
595847.01
|
普通界桩
|
53
|
FE1C47C0000R-430922-L0053
|
3128028.82
|
595409.26
|
普通界桩
|
54
|
FE1C47C0000R-430922-L0054
|
3128062.92
|
594894.56
|
普通界桩
|
注:坐标系统:2000国家大地坐标系,中央经线111°
高程系统:1985国家高程基准
獭溪(右岸)管理范围界桩成果表
附表2
序号
|
桩名(编号)
|
坐标
|
备注
|
X
|
Y
|
1
|
FE1C47C0000R-430922-R1001
|
3157979.91
|
611013.00
|
与资水共桩
|
2
|
FE1C47C0000R-430922-R0002
|
3157883.17
|
611181.47
|
普通界桩
|
3
|
FE1C47C0000R-430922-R0003
|
3157736.39
|
611397.24
|
普通界桩
|
4
|
FE1C47C0000R-430922-R0004
|
3157569.11
|
611570.47
|
普通界桩
|
5
|
FE1C47C0000R-430922-R0005
|
3157429.36
|
611763.87
|
普通界桩
|
6
|
FE1C47C0000R-430922-R0006
|
3157218.2
|
611872.51
|
普通界桩
|
7
|
FE1C47C0000R-430922-R0007
|
3156983.89
|
611882.15
|
普通界桩
|
8
|
FE1C47C0000R-430922-R0008
|
3156716
|
611893.57
|
普通界桩
|
9
|
FE1C47C0000R-430922-R0009
|
3156467.7
|
611905.33
|
普通界桩
|
10
|
FE1C47C0000R-430922-R0010
|
3156206.01
|
611928.04
|
普通界桩
|
11
|
FE1C47C0000R-430922-R0011
|
3155577.43
|
611503.75
|
普通界桩
|
12
|
FE1C47C0000R-430922-R0012
|
3154733.15
|
611290.92
|
普通界桩
|
13
|
FE1C47C0000R-430922-R0013
|
3153975.68
|
611693.05
|
普通界桩
|
14
|
FE1C47C0000R-430922-R0014
|
3152819.87
|
611732.21
|
普通界桩
|
15
|
FE1C47C0000R-430922-R0015
|
3152098.28
|
611883.75
|
普通界桩
|
16
|
FE1C47C0000R-430922-R0016
|
3151154.78
|
612257.17
|
普通界桩
|
17
|
FE1C47C0000R-430922-R0017
|
3150082.04
|
611892.06
|
普通界桩
|
18
|
FE1C47C0000R-430922-R0018
|
3149353.34
|
611426.82
|
普通界桩
|
19
|
FE1C47C0000R-430922-R0019
|
3148370.92
|
611651.33
|
普通界桩
|
20
|
FE1C47C0000R-430922-R0020
|
3147678.91
|
612176.13
|
普通界桩
|
21
|
FE1C47C0000R-430922-R0021
|
3146739.47
|
612540.89
|
普通界桩
|
22
|
FE1C47C0000R-430922-R0022
|
3145818.78
|
612804.26
|
普通界桩
|
23
|
FE1C47C0000R-430922-R0023
|
3145295.48
|
612691.52
|
普通界桩
|
24
|
FE1C47C0000R-430922-R0024
|
3144372.16
|
613506.1
|
普通界桩
|
25
|
FE1C47C0000R-430922-R0025
|
3143520.26
|
614360.97
|
普通界桩
|
26
|
FE1C47C0000R-430922-R0026
|
3142596.45
|
614639.62
|
普通界桩
|
27
|
FE1C47C0000R-430922-R0027
|
3142119.63
|
614327.81
|
普通界桩
|
28
|
FE1C47C0000R-430922-R0028
|
3141114.37
|
614343.7
|
普通界桩
|
29
|
FE1C47C0000R-430922-R0029
|
3140223.35
|
614545.09
|
普通界桩
|
30
|
FE1C47C0000R-430922-R0030
|
3139042.41
|
614354.96
|
普通界桩
|
31
|
FE1C47C0000R-430922-R0031
|
3138304.38
|
614031.2
|
普通界桩
|
32
|
FE1C47C0000R-430922-R0032
|
3137328.07
|
613501.37
|
普通界桩
|
33
|
FE1C47C0000R-430922-R0033
|
3136847.66
|
612816.12
|
普通界桩
|
34
|
FE1C47C0000R-430922-R0034
|
3136445.63
|
611640.97
|
普通界桩
|
35
|
FE1C47C0000R-430922-R0035
|
3136299.27
|
611102.79
|
普通界桩
|
36
|
FE1C47C0000R-430922-R0036
|
3136309.82
|
610141.95
|
普通界桩
|
37
|
FE1C47C0000R-430922-R0037
|
3136733.68
|
609197.75
|
普通界桩
|
38
|
FE1C47C0000R-430922-R0038
|
3136193.66
|
608431.18
|
普通界桩
|
39
|
FE1C47C0000R-430922-R0039
|
3135084.97
|
608219.49
|
与金柳桥水共桩
|
40
|
FE1C47C0000R-430922-R0040
|
3132673.58
|
602138.66
|
与金柳桥水共桩
|
41
|
FE1C47C0000R-430922-R0041
|
3132596.11
|
601473.91
|
普通界桩
|
42
|
FE1C47C0000R-430922-R0042
|
3132303.9
|
601044.07
|
普通界桩
|
43
|
FE1C47C0000R-430922-R0043
|
3131995.37
|
600125.04
|
普通界桩
|
44
|
FE1C47C0000R-430922-R0044
|
3131685.39
|
599507.45
|
普通界桩
|
45
|
FE1C47C0000R-430922-R0045
|
3131246.9
|
599113.48
|
普通界桩
|
46
|
FE1C47C0000R-430922-R0046
|
3131021.51
|
598129.37
|
普通界桩
|
47
|
FE1C47C0000R-430922-R0047
|
3131202.38
|
597513.54
|
普通界桩
|
48
|
FE1C47C0000R-430922-R0048
|
3130606.4
|
596820.31
|
普通界桩
|
49
|
FE1C47C0000R-430922-R0049
|
3129894.74
|
596649.32
|
普通界桩
|
50
|
FE1C47C0000R-430922-R0050
|
3129326.09
|
596468.66
|
普通界桩
|
51
|
FE1C47C0000R-430922-R0051
|
3128440.72
|
595860.2
|
普通界桩
|
52
|
FE1C47C0000R-430922-R0052
|
3127941.23
|
595546.54
|
普通界桩
|
53
|
FE1C47C0000R-430922-R0053
|
3128065.81
|
594900.26
|
普通界桩
|
注:坐标系统:2000国家大地坐标系,中央经线111°
高程系统:1985国家高程基准
金柳桥水(左岸)管理范围界桩成果表
附表3
序号
|
桩名(编号)
|
坐标
|
备注
|
X
|
Y
|
1
|
FE1C47CA000L-430922-L1001
|
3152250.815
|
611687.358
|
与獭溪干流共桩
|
2
|
FE1C47CA000L-430922-L0002
|
3151678.14
|
611184.9
|
普通界桩
|
3
|
FE1C47CA000L-430922-L0003
|
3151466.06
|
610715.2
|
普通界桩
|
4
|
FE1C47CA000L-430922-L0004
|
3150465.37
|
609741.51
|
普通界桩
|
5
|
FE1C47CA000L-430922-L0005
|
3149716.8
|
609397.99
|
普通界桩
|
6
|
FE1C47CA000L-430922-L0006
|
3148673.54
|
609076.88
|
普通界桩
|
7
|
FE1C47CA000L-430922-L0007
|
3148242.35
|
608494.21
|
普通界桩
|
8
|
FE1C47CA000L-430922-L0008
|
3147850.15
|
606564.93
|
普通界桩
|
9
|
FE1C47CA000L-430922-L0009
|
3146565.45
|
605078.07
|
普通界桩
|
10
|
FE1C47CA000L-430922-L0010
|
3145754.43
|
604196.49
|
普通界桩
|
11
|
FE1C47CA000L-430922-L0011
|
3145655.22
|
603823.37
|
普通界桩
|
12
|
FE1C47CA000L-430922-L0012
|
3146301.55
|
602144.54
|
普通界桩
|
13
|
FE1C47CA000L-430922-L0013
|
3146628.2
|
601353.76
|
普通界桩
|
14
|
FE1C47CA000L-430922-L0014
|
3147375.22
|
600965.33
|
普通界桩
|
注:坐标系统:2000国家大地坐标系,中央经线111°
高程系统:1985国家高程基准
金柳桥水(右岸)管理范围界桩成果表
附表4
序号
|
桩名(编号)
|
坐标
|
备注
|
X
|
Y
|
1
|
FE1C47CA000L-430922-R1001
|
3152091.397
|
611750.722
|
与獭溪干流共桩
|
2
|
FE1C47CA000L-430922-R0002
|
3151413.05
|
610746.61
|
普通界桩
|
3
|
FE1C47CA000L-430922-R0003
|
3150095.74
|
609721.87
|
普通界桩
|
4
|
FE1C47CA000L-430922-R0004
|
3149687.27
|
609470.01
|
普通界桩
|
5
|
FE1C47CA000L-430922-R0005
|
3148637.99
|
609170.41
|
普通界桩
|
6
|
FE1C47CA000L-430922-R0006
|
3148150.85
|
608558.56
|
普通界桩
|
7
|
FE1C47CA000L-430922-R0007
|
3148262.44
|
607713.13
|
普通界桩
|
8
|
FE1C47CA000L-430922-R0008
|
3147812.58
|
606625.04
|
普通界桩
|
9
|
FE1C47CA000L-430922-R0009
|
3146951.78
|
605614.27
|
普通界桩
|
10
|
FE1C47CA000L-430922-R0010
|
3146391.65
|
604979.71
|
普通界桩
|
11
|
FE1C47CA000L-430922-R0011
|
3145742.43
|
604247.74
|
普通界桩
|
12
|
FE1C47CA000L-430922-R0012
|
3145634.16
|
603818.87
|
普通界桩
|
13
|
FE1C47CA000L-430922-R0013
|
3146193.81
|
602777.29
|
普通界桩
|
14
|
FE1C47CA000L-430922-R0014
|
3146292.06
|
602102.7
|
普通界桩
|
15
|
FE1C47CA000L-430922-R0015
|
3146618.25
|
601350.84
|
普通界桩
|
16
|
FE1C47CA000L-430922-R0016
|
3147374.93
|
600958.18
|
普通界桩
|
注:坐标系统:2000国家大地坐标系,中央经线111°
高程系统:1985国家高程基准
桃花江水库管理范围界桩成果表
附表5
序号
|
桩名(编号)
|
坐标
|
备注
|
X
|
Y
|
1
|
43092230001-A3-S0001
|
3135104.435
|
608237.620
|
与獭溪干流共桩
|
2
|
43092230001-A3-S0002
|
3134606.594
|
609728.001
|
普通界桩
|
3
|
43092230001-A3-S0003
|
3134392.309
|
609591.788
|
普通界桩
|
4
|
43092230001-A3-S0004
|
3132519.686
|
605922.222
|
普通界桩
|
5
|
43092230001-A3-S0005
|
3132352.850
|
605266.775
|
普通界桩
|
6
|
43092230001-A3-S0006
|
3132634.218
|
605686.310
|
普通界桩
|
7
|
43092230001-A3-S0007
|
3133060.428
|
604539.466
|
普通界桩
|
8
|
43092230001-A3-S0008
|
3132432.413
|
603772.559
|
普通界桩
|
9
|
43092230001-A3-S0009
|
3132615.571
|
603029.700
|
普通界桩
|
10
|
43092230001-A3-S0010
|
3132673.577
|
602138.656
|
与獭溪干流共桩
|
11
|
43092230001-A3-S0011
|
3132729.667
|
602138.668
|
与獭溪干流共桩
|
12
|
43092230001-A3-S0012
|
3133018.822
|
602792.273
|
普通界桩
|
13
|
43092230001-A3-S0013
|
3134382.769
|
604213.098
|
普通界桩
|
14
|
43092230001-A3-S0014
|
3134488.719
|
604777.702
|
普通界桩
|
15
|
43092230001-A3-S0015
|
3134380.998
|
605510.428
|
普通界桩
|
16
|
43092230001-A3-S0016
|
3134757.115
|
606216.255
|
普通界桩
|
17
|
43092230001-A3-S0017
|
3134888.004
|
607150.137
|
普通界桩
|
18
|
43092230001-A3-S0018
|
3135011.480
|
608151.071
|
与獭溪干流共桩
|
注:坐标系统:2000国家大地坐标系,中央经线111°
高程系统:1985国家高程基准
獭溪(左岸)管理范围告示牌成果表
附表6
序号
|
桩名(编号)
|
坐标
|
X
|
Y
|
1
|
FE1C47C0000R-430922-L001
|
3157738.57
|
611170.14
|
2
|
FE1C47C0000R-430922-L002
|
3155817.18
|
611321.57
|
3
|
FE1C47C0000R-430922-L003
|
3136658.44
|
608382.21
|
4
|
FE1C47C0000R-430922-L004
|
3132729.78
|
602136.71
|
5
|
FE1C47C0000R-430922-L005
|
3131798.25
|
599593.66
|
6
|
FE1C47C0000R-430922-L006
|
3130876.45
|
596820.76
|
7
|
FE1C47C0000R-430922-L007
|
3128340.5
|
595807.5
|
注:坐标系统:2000国家大地坐标系,中央经线111°
高程系统:1985国家高程基准
獭溪河(右岸)管理范围告示牌成果表
附表7
序号
|
桩名(编号)
|
坐标
|
X
|
Y
|
1
|
FE1C47C0000R-430922-R001
|
3149102.037
|
611394.892
|
2
|
FE1C47C0000R-430922-R002
|
3143513.652
|
614385.751
|
3
|
FE1C47C0000R-430922-R003
|
3136808.959
|
612842.277
|
注:坐标系统:2000国家大地坐标系,中央经线111°
高程系统:1985国家高程基准
金柳桥水(左岸)管理范围告示牌成果表
附表8
序号
|
桩名(编号)
|
坐标
|
X
|
Y
|
1
|
FE1C47CA000L-430922-L001
|
3151114.099
|
610132.551
|
注:坐标系统:2000国家大地坐标系,中央经线111°
金柳桥水(右岸)管理范围告示牌成果表
附表9
序号
|
桩名(编号)
|
坐标
|
X
|
Y
|
1
|
FE1C47CA000L-430922-R002
|
3146696.100
|
601256.481
|
2
|
FE1C47CA000L-430922-R001
|
3148246.904
|
607664.213
|
注:坐标系统:2000国家大地坐标系,中央经线111°
高程系统:1985国家高程基准
|
